ПРК3.6 - Пневмораспределитель 3/2 П-РК 3.6 УХЛ4 (пневматическое упр.) Ду=4мм

476



Цена:
1050 руб.

+7 (343) 361-89-99

+7 (343) 271-33-99

+7 922 181-89-99
 info@99-t.ru

Характеристики продукта
Давление, Мпа0,63
Другие модели оборудования этой серии Цена, руб.
Пневмораспределитель П-РК3.1, П-РК3.2, П-РК3.3, П-РК3.4, П-РК3.5, П-РК3.6, П-РК3.7 1000 руб.

   ПРК3.6 - Пневмораспределитель 3/2 П-РК 3.6 УХЛ4 (кнопка пуск) Ду=4мм



Назначение

Пневмораспределители П-РК 3 предназначены для изменения направления потоков сжатого воздуха в пневматических приводах и системах управления.
Пневмораспределители типа П-РК3 - двухпозиционные, трехлинейные, нормально закрытые, клапанные распределители с ручным, механическим и пневматическим управлением.



Устройство и работа.

Пневмораспределители типа П-РК3 — двухпозиционные, трехлинейные, нормально закрытые, клапанные распределители с ручным, механическим и пневматическим управлением.

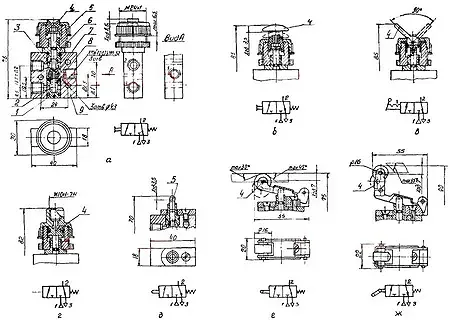

В корпусе 9 размещены клапан 7, втулка 1, служащая направляющей для клапана, пружина 2, уплотнительное кольцо 8. К корпусу крепится орган управления, состоящий из стакана 6 с размещенным в нем толкателем 5, пружины 3 и приводного элемента 4, выполненного в виде кнопки ПУСК, кнопки СТОП, тумблера, толкателя, рычага двухстороннего действия, рычага одностороннего действия, поршня.
При отсутствии воздействия на приводной элемент 4 клапан 7 прижимается к седлу усилием пружины 2 и частично давлением сжатого воздуха, подводимого через канал с маркировкой "1". Выходной канал "2" через осевое отверстие в клапане соединен с атмосферным каналом "3". При воздействии на приводной элемент толкатель 5 закрывает отверстие в клапане, отсекая выходной канал от атмосферного, а канал питания "1" соединяется с выходным каналом.
Пневмораспределители поставляются с конической присоединительной резьбой К1/8" по ГОСТ6111.



Указания по применению.

Пневмораспределители предназначены для работы на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433 и содержащем распыленное минеральное масло вязкостью 10—35 мм2/c (сСт) при температуре 50°С с концентрацией из расчета 2-4 капли на 1 м3 воздуха, приведенного к нормальным условиям по ГОСТ 19862.

Пневмораспределители монтируются в любом пространственном положении, при этом пневмораспределители с ручным и пневматическим управлением могут монтироваться на панели толщиной до 6,5 мм с помощью гайки М24Х1 или на обработанной плоскости с помощью трех винтов М4.

Присоединение к пневмосистеме осуществляется тремя резьбовыми отверстиями с маркировкой "1", "2", "3".

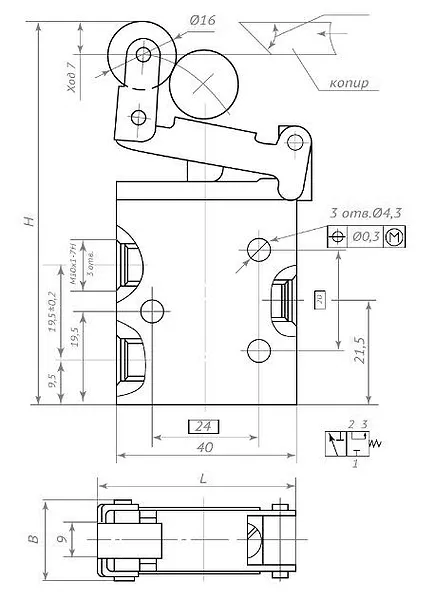

Габаритные и присоединительные размеры распределителей приведены.



Варианты исполнения П-РК3.



П-РК3 С. Х Х Х 4 Условное наименование изделия.


П-РК3 С. Х Х Х 4

Специальный - только для исполнений 1, 2, 3.
Работают на сжатом воздухе
9 класса загрязненности и температуре ниже 0°С;
10 класса загрязненности и температуре выше 0°С.



П-РК3 С. Х Х Х 4

1 - с кнопкой «Пуск»;
2 - с кнопкой «Стоп»;
3 - с тумблером;
4 - с двухсторонним механическим управлением;
5 - с односторонним механическим управлением;
6 - с односторонним пневматическим управлением;
7 - с толкателем.


П-РК3 С. Х Х Х 4

Вид присоединительной резьбы:
отсутствие цифры - коническая К1/8"; 1 - метрическая М10х1.


П-РК3 С. Х Х Х 4 Климатическое исполнение (УХЛ).


П-РК3 С. Х Х Х 4

Категория размещения (4) по ГОСТ 15150.






Пример обозначения при заказе.



Пример обозначения при заказе пневмораспределителя трехлинейного с кнопкой ПУСК климатического исполнения УХЛ, категории размещения 4:
Пневмораспределитель П-РК3.1 УХЛ4 ТУ У 00223800.012-96.



Технические характеристики пневмораспределителей П-РК

Параметр Нормы для типоразмеров П-РК3
1 2 3 4 5 6 7
Номинальное давление, МПа 1,0
Условный проход, мм 4
Пропускная способность, Kv, м3/ч, не менее 0,25
Минимальное давление, МПа - - - - - 0,2 -
Усилие на органе управления, Н, не более 30 30 15 30 30 - 30
Максимальное число срабатываний, 1/мин - - - 1 1 5 1

Масса, кг

0,12



Исполнение Вид привода
П-РК3.1  кнопка "Пуск"
П-РК3.2  кнопка  "Стоп"
П-РК3.3  тумблер
П-РК3.4  двухстороннее механическое управление
П-РК3.5  одностороннее механическое управление
П-РК3.6  одностороннее пневматическое управление
П-РК3.7  толкатель





Внешний вид и типоразмеры
