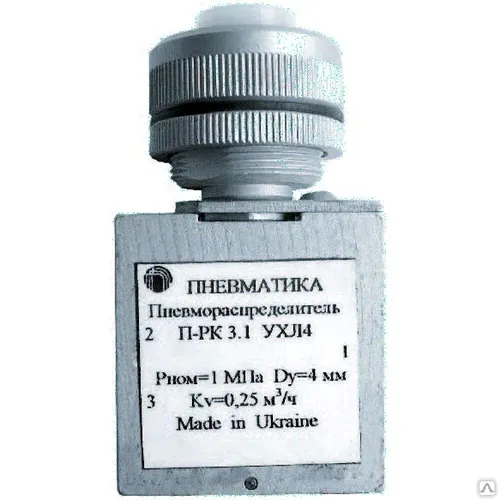

ПРК3.1 - Пневмораспределитель 3/2 П-РК 3.1 УХЛ4 (кнопка пуск) Ду=4мм
|
Другие модели оборудования этой серии | Цена, руб. |
Пневмораспределитель П-РК3.1, П-РК3.2, П-РК3.3, П-РК3.4, П-РК3.5, П-РК3.6, П-РК3.7 | 1000 руб. |
ПРК3.1 - Пневмораспределитель 3/2 П-РК 3.1 УХЛ4 (кнопка пуск) Ду=4мм
Назначение
Пневмораспределители П-РК 3 предназначены для изменения направления потоков сжатого воздуха в пневматических приводах и системах управления.
Пневмораспределители типа П-РК3 - двухпозиционные, трехлинейные, нормально закрытые, клапанные распределители с ручным, механическим и пневматическим управлением.
Устройство и работа.
Пневмораспределители типа П-РК3 — двухпозиционные, трехлинейные, нормально закрытые, клапанные распределители с ручным, механическим и пневматическим управлением.

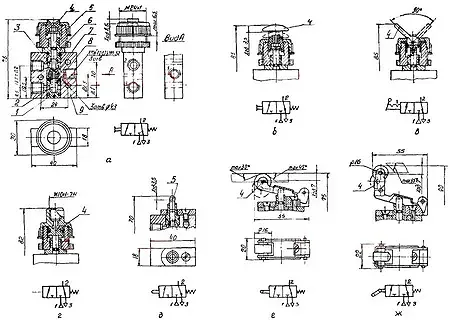

В корпусе 9 размещены клапан 7, втулка 1, служащая направляющей для клапана, пружина 2, уплотнительное кольцо 8. К корпусу крепится орган управления, состоящий из стакана 6 с размещенным в нем толкателем 5, пружины 3 и приводного элемента 4, выполненного в виде кнопки ПУСК, кнопки СТОП, тумблера, толкателя, рычага двухстороннего действия, рычага одностороннего действия, поршня.
При отсутствии воздействия на приводной элемент 4 клапан 7 прижимается к седлу усилием пружины 2 и частично давлением сжатого воздуха, подводимого через канал с маркировкой "1". Выходной канал "2" через осевое отверстие в клапане соединен с атмосферным каналом "3". При воздействии на приводной элемент толкатель 5 закрывает отверстие в клапане, отсекая выходной канал от атмосферного, а канал питания "1" соединяется с выходным каналом.
Пневмораспределители поставляются с конической присоединительной резьбой К1/8" по ГОСТ6111.
Указания по применению.
Пневмораспределители предназначены для работы на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433 и содержащем распыленное минеральное масло вязкостью 10—35 мм2/c (сСт) при температуре 50°С с концентрацией из расчета 2-4 капли на 1 м3 воздуха, приведенного к нормальным условиям по ГОСТ 19862.
Пневмораспределители монтируются в любом пространственном положении, при этом пневмораспределители с ручным и пневматическим управлением могут монтироваться на панели толщиной до 6,5 мм с помощью гайки М24Х1 или на обработанной плоскости с помощью трех винтов М4.
Присоединение к пневмосистеме осуществляется тремя резьбовыми отверстиями с маркировкой "1", "2", "3".

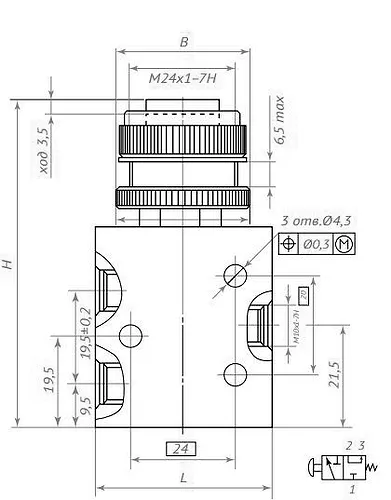

Габаритные и присоединительные размеры распределителей приведены.
Варианты исполнения П-РК3.
П-РК3 С. Х Х Х 4 | Условное наименование изделия. |
П-РК3 С. Х Х Х 4 |
Специальный - только для исполнений 1, 2, 3. |
П-РК3 С. Х Х Х 4 |
1 - с кнопкой «Пуск»; |
П-РК3 С. Х Х Х 4 |
Вид присоединительной резьбы: |
П-РК3 С. Х Х Х 4 | Климатическое исполнение (УХЛ). |
П-РК3 С. Х Х Х 4 |
Категория размещения (4) по ГОСТ 15150. |
Пример обозначения при заказе.
Пример обозначения при заказе пневмораспределителя трехлинейного с кнопкой ПУСК климатического исполнения УХЛ, категории размещения 4:
Пневмораспределитель П-РК3.1 УХЛ4 ТУ У 00223800.012-96.
Технические характеристики пневмораспределителей П-РК
Параметр | Нормы для типоразмеров П-РК3 | ||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | |
Номинальное давление, МПа | 1,0 | ||||||
Условный проход, мм | 4 | ||||||
Пропускная способность, Kv, м3/ч, не менее | 0,25 | ||||||
Минимальное давление, МПа | - | - | - | - | - | 0,2 | - |
Усилие на органе управления, Н, не более | 30 | 30 | 15 | 30 | 30 | - | 30 |
Максимальное число срабатываний, 1/мин | - | - | - | 1 | 1 | 5 | 1 |
Масса, кг |
0,12 |
Исполнение | Вид привода |
П-РК3.1 | кнопка "Пуск" |
П-РК3.2 | кнопка "Стоп" |
П-РК3.3 | тумблер |
П-РК3.4 | двухстороннее механическое управление |
П-РК3.5 | одностороннее механическое управление |
П-РК3.6 | одностороннее пневматическое управление |
П-РК3.7 | толкатель |
Внешний вид и типоразмеры
|
