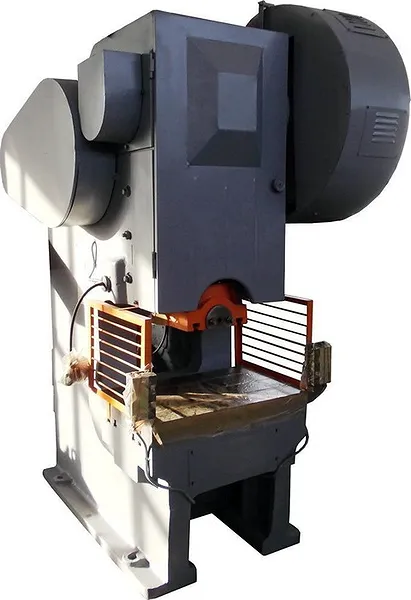

Пресс и запчасти КД2130 (УВ2130,усилие 100тс)

Пресс и запчасти КД2130 (УВ2130,усилие 100тс)



Цена:
1575000 руб.

+7 (343) 361-89-99

+7 (343) 271-33-99

+7 922 181-89-99
 info@99-t.ru

Характеристики продукта
Вес, кг7800
Другие модели оборудования этой серии Цена, руб.
Пресс и запчасти КД2130, КД2330 (УВ3146) руб.

Пресс и запчасти КД2130 (УВ2130,усилие 100тс)



Описание

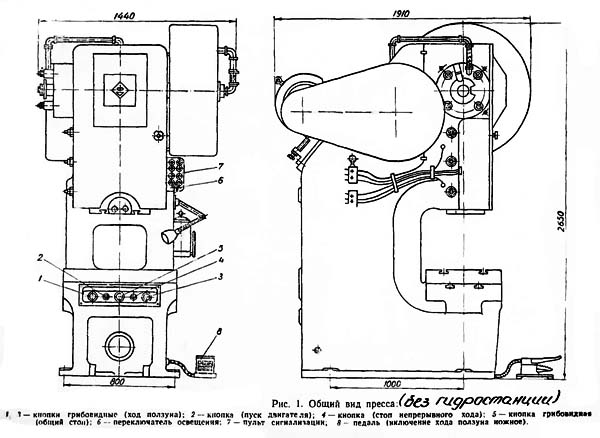

Пресс механического типа. Механизм привода пресса представляет собой совокупность валов и передач (клиноременной и зубчатой), при помощи которых крутящий момент, развиваемый электродвигателем и маховиком пресса, через фрикционную муфту передаётся на главный вал пресса. Вращательное движение главного вала посредством кривошипно-шатунного механизма преобразуется в возвратно-поступательное движение ползуна.

Пресс кривошипный КД2130 не наклоняемый предназначен для штамповки деталей на провал, а также для других разделительных и формоизменяющих операций штамповки где необходимо усилие до 100 тонн.

Пресс кривошипный КД2330 наклоняемый позволяет осуществлять операции штамповки те же, что и КД2130, а так же использовать наклон станины для съема деталей или удаления отхода в просвет между стойками пресса.

Наклон станины пресса кривошипного КД2330 возможен до 30о производится путём вращения тяги 49, предварительно ослабив гайку 36 штыря 32 и вынув оси 35.



Внимание! Работа на прессе без фиксации станины 23 в промежуточных положениях наклона не допустима. После фиксации станины обязательно разгрузить винт 50 механизма наклона от веса станины убедившись, что оси 35 легли на поверхность «Б» стоек и воспринимают всю нагрузку, после чего затянуть гайки 36 осей 32 и 35.

Особенности конструкции прессов К 2130

  • Станина прессов отлита из чугуна
  • Пресс КД2130В имеет неподвижный стол, отлитый заодно со станиной
  • Пресс КД2130Б имеет стол регулируемый по высоте (от электродвигателя)
  • Прессы имеют двухступенчатый привод с параллельным расположением валов перпендикулярно фронту пресса. Зубчатые колеса защищены специальным кожухом
  • Жесткосблокированная муфта-тормоз с безасбестовыми фрикционными накладками
  • Двуручное управление от кнопок, расположенных на стационарном или переносном пульте, а также от педали
  • Ступенчатая регулировка хода ползуна с ручным переключением
  • Ползун с четырьмя направляющими планками, снабжен пневматическим уравновешивателем
  • Регулировка расстояния от стола до ползуна – храповым механизмом
  • Предохранитель от перегрузки в ползуне – среземая шайба
  • Механический выталкиватель в ползуне
  • Система смазки – густая от ручного насоса (по запросу – электронасосом для густой смазки)

Пресс состоит из следующих основных узлов:

  • станина
  • привод
  • муфта-тормоз УВ-3146
  • вал эксцентриковый
  • ползун
  • уравновешиватель ползуна
  • воздухораспределитель





Технические характеристики КД2130



Усилие:

- тс (кН)

100 (1000)

Рабочий стол, мм

850х650

Ø отверстия, мм

360

Ход ползуна по высоте, мм

до 390

Вылет от штока до станины, мм

320

Между стойками, мм

400

Ход ползуна, мм

до 130

Производительность, ход/мин

72

Толщина плиты, мм

100

Высота рабочего стола, мм

700

Мощность привода, кВт

11,8

Напряжение сети, В

380

Габариты КД2130, м

1,8*1,9*3,0

Вес пресса кривошипного ненаклоняемого КД2130, кг

7600
