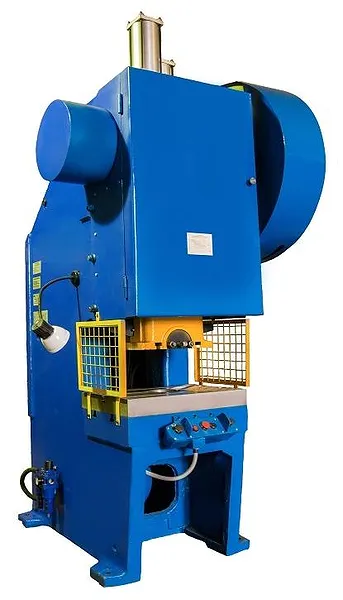

Пресс механический КД2128 (УВ3144, усилие 63 тс)
|
Другие модели оборудования этой серии | Цена, руб. |
Пресс и запчасти КД2128, КД2328 (УВ3144, усилие 63тс) | руб. |
Пресс механический КД2128 (УВ3144, усилие 63 тс)
Описание:
Пресс усилием 63 тн. Пресс КД2128 предназначен для выполнения различных операций холодной штамповки листового материала: вырубки, пробивки, гибки, неглубокой вытяжки и т.д. Пресс находит широкое применение при любом типе производства: мелкосерийном, серийном, массовом.
Пресс КД2128 имеет три основных исполнения: наклоняемые (КД2328), ненаклоняемые (КД2128), с передвижным столом и рогом (КД1428). Последний предназначен для обработки деталей, имеющих большую закрытую высоту штампов, а также, при установке специального стола (рога) для обработки деталей с замкнутым контуром.
Пресс кривошипный усилием 63 т. модели используется без возможности наклона. В режимах работы предусмотрены одиночный, автоматический и наладочный ходы.
Прессы двухстоечные наклоняемые предназначены в основном для использования наклона станины при удалении штампуемых изделий или отходов в просвет между стойками прессов.
Прессы с передвижным столом и рогом позволяют производить штамповку деталей, имеющих увеличенный размер по высоте, а также применять штампы различной высоты. При замене стола рогом пресс может быть использован для обработки деталей с замкнутым контуром. Прессы серии КД2128 предназначены для работы как на одиночных, так и на непрерывных ходах при оснащении их автоматическими подачами (револьверными, клещевыми, валковыми, роликоклиновыми и др.) Пресс оснащенный автоматической подачей может использоваться в автоматических и поточных линиях.
Принцип работы и особенности конструкции станка пресса КД2128
Станина прессов КД2128 литая чугунная коробчатой формы, воспринимает все усилия, возникающие при штамповке.
Ползун, изготовленный из высокопрочного чугуна, коробчатой формы, с призматическими двусторонними направляющими. Левая направляющая регулируемая.
Ползун снабжен предохранителем от перегрузки и клиновым устройством для выведения пресса из распора. Величина хода ползуна регулируемая.
В механизм регулировки введено кулачковое зацепление для сокращения времени на переналадку.
Для устранения влияния массы ползуна и верхней половины штампа на работу прессов, а также для предотвращения произвольного опускания ползуна
в аварийных ситуациях предусмотрены пневматические уравновешиватели.
Межштамповое пространство регулируется.
Прессы оснащены пневмосдувателем, возможна установка пневмоподушки. Удаление изделий из штампа осуществляется на провал и в просвет между стойками прессов.
Привод ползуна — от электродвигателя через клиноременную передачу, маховик с вмонтированной в него муфтой-тормозом, и эксцентриковый вал.
Муфта-тормоз — жесткосблокированная, многодисковая, фрикционная, с пневматическим включением; вмонтирована в маховик.
Электросхема блока управления выполнена бесконтактной и сдублированной. Предусмотрены контроль величины тормозного пути и управление системой смазки.
Электроблокировка и ограждения обеспечивают надежную работу и безопасное обслуживание прессов.
Смазка централизованная импульсная.
Управление кнопочное:
Технические характеристики КД2128:
Характеристики | КД2128 |
---|---|
Номинальное усилие пресса, кН | 630 |
Ход ползуна, мм | |
наименьший | 10 |
наибольший | 100 |
Число ходов ползуна в мин-1 | 360х240 |
Размеры стола | |
спереди-назад | 560 |
слева-направо | 800 |
Расстояние от оси ползуна до станины (вылет), мм | 300 |
Наибольшее расстояние между столом и ползуном в его нижнем положении при наибольшем ходе, мм | 340 |
Расстояние в свету между стойками станины, мм | 340 |

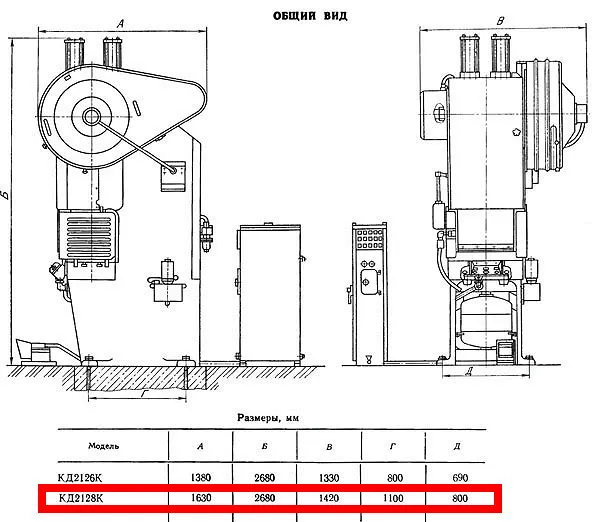

Габаритные размеры, мм | |
спереди-назад | 1680 |
слева-направо | 1530 |
высота | 3000 |
Масса, кг | 6275 |
Перечень поставляемых узлов и запчастей для КД2128, КД2328
Поставляемые запасные части |
|
Вал эксцентриковый КД2328-23Е-001 СБ |
КД 2328-23Е-001 СБ |
Винт регулировочный КД2128К.31 |
КД 2128К.31 |
Винт регулировочный КД2328-31Е-051 |
КД 2328-31Е-051 |
Вкладыш КД2128Е-31 |
КД 2128Е-31 |
Вкладыш КД2328-31Н-050 |
КД 2328-31Н-050 |
Вкладыш КД2128К-31 |
КД 2128К-31 |
Втулка КД2328-11-201А |
КД 2328-11-201А |
Кольцо от командоаппарата КД2128 |
КД 2128 |
Направляющая КД2328-31Е-107А |
КД 2328-31Е-107А |
Направляющая КД2328-31Е-108А |
КД 2328-31Е-108А |
Опора КД2128Е-31 |
КД 2128Е-31 |
Опора КД2328Е |
КД 2328Е |
Опора КД2128К-31Н |
КД 2128К-31Н |
Плита подштамповая КД2128 (усилие 63 тонны) |
КД 2128 |
Ползун КД2328-31Н-1-101 |
КД 2328-31Н-1-101 |
Пост кнопочный КД2128 |
КД 2128 |
Уравновешиватель КД2128Е |
КД 2128Е |
Шкаф электроуправления КД2128 |
КД 2128 |
Шатун КД2128 31Н-050 СБ |
КД 2128 31Н-050 СБ |
Фильтр-влагоотделитель П-МК01.16 |
Влагоотделитель В41-14 |
Клапан редукционный П-КРМ 122-16 |
Регулятор давления БВ57-34 |
Манометр МТ-2И |
Манометр |
Клапан предохранительный пневматический |
Клапан К71-1-11 |
Реле давления ВБ2.12 |
Реле давления ВБ2-12 |
Клапан трёхходовой сдвоенный сблокированный У7124 |
|
Маслораспылитель 121-25 |
Маслораспылитель В44-26 |
Электропневмовентиль ВВ-351 |
Вентиль электропневматический ВВ-32 |
