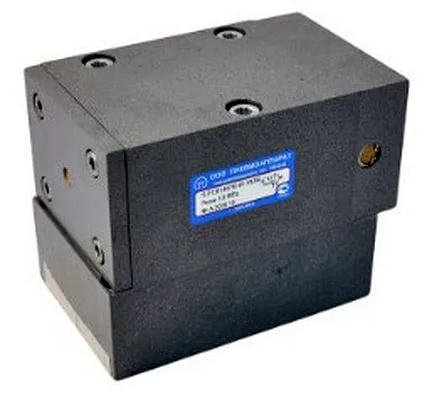

ПР13П32/10 - Пневмораспределитель ПР-13П-32/10 УХЛ4 (Ду=32мм)
Назначение
Пневмораспределители П-Р13П-..., трехлинейные, двухпозиционные с условным проходом 12; 16; 20; 25; 32 и 40 мм с пневматическим односторонним управлением и пружинным возвратом в исходное положение предназначены для коммутации пневматических сигналов в пневмоприводах различного назначения и рассчитаны на работу с цилиндрами больших диаметров (до 250 мм), обеспечивая высокие скорости перемещения штока цилиндра.
Конструкции распределительного устройства: клапанного типа.
Присоединение:
- стыковое, с плитой и нижним (трубы вниз) расположением отверстий;
- резьбовое К3/8”, К1/2”, К3/4”, К1”, К1¼”, К1½” с плитой и боковым (трубы в стороны) расположением отверстий.
Пневмораспределители П-Р13П-... рассчитаны для работы на сжатом воздухе, очищенном не грубее 10 класса по ГОСТ 17433 и содержащем распыленное масло.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150
Виброустойчивость и вибропрочность соответствуют I степени жесткости по ГОСТ 28988.
Описание пневмораспеделителя П-Р13П
В качестве распределительного органа используется клапанный узел с эластичными уплотнениями, который размещен в корпусе и удерживается в исходном положении пружиной.
В монтажной плите выполнены каналы: (2) - выходной, (3) - атмосферный, (1) - питания, (12) - управления с резьбовыми отверстиями для подсоединения внешних пневмолиний.
Цифры, заключенные в скобках, соответствуют маркировке отверстий на изделие и нумерации каналов на условном графическом обозначении.
При подаче давления управления через канал (12), сжатый воздух перемещает клапанный узел, при этом выходной канал соединяется с каналом питания, а атмосферный канал отсекается. После снятия давления управления клапанный узел возвращаются в исходное положение.
Примечание: для снижения уровня шума при сбросе сжатого воздуха в атмосферу рекомендуется в канале (3) устанавливать пневмоглушитель.
Пневмораспределители могут быть установлены в любом пространственном положении.
При монтаже распределитель крепится четырьмя винтами.
Перед монтажом необходимо:
- отсоединить корпус от плиты;
- закрепить плиту на изделии винтами;
- установить корпус на плиту и закрепить его.

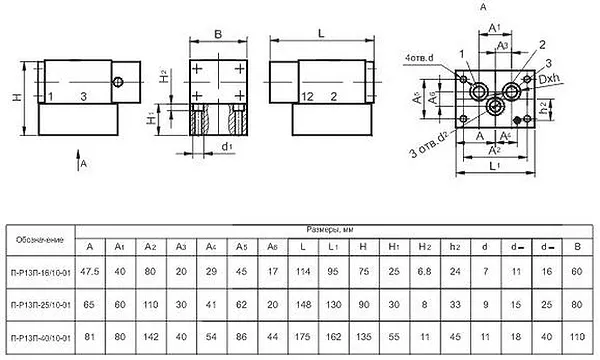

Распределители стыкового исполнения для присоединения к пневмосистеме устанавливают с помощью четырех винтов на специальную плиту с выполненными в ней рабочими каналами. Уплотнение рабочих каналов обеспечивается резиновыми кольцами (входят в комплект поставки), которые установлены в цековках основания распределителя.
Структура условного обозначения пневмораспределителей П-Р13П...
П-Р13 | - | П | ХХ/10 | - | Х | ХХХ | 4 | ||||
Категория размещения по ГОСТ 15150 (4)
|
|||||||||||
Климатическое исполнение по ГОСТ 15150 (УХЛ, О)
|
|||||||||||
01 - стыковое присоединение пневмолиний; без индекса - присоединение резьбовое
|
|||||||||||
Условный проход
|
|||||||||||
Электропневматическое управление
|
|||||||||||
Тип пневмораспределителя
|
Пример записи условного обозначения распределителя трехлинейного, с электропневматическим управлением и пружинным возвратом, с условным проходом 20 мм, с резьбовым присоединением пневмолиний, климатического исполнения УХЛ, категории размещения 4:
Пневмораспределитель П-Р13П-20/10 УХЛ4
- то же, для распределителя с условным проходом 16 мм, со стыковым присоединением пневмолиний, климатического исполнения УХЛ, категории размещения 4:
Пневмораспределитель П-Р13П-16/10-01 УХЛ4
Основные технические характеристики пневмораспределителей П-Р13П...
Параметры | Типоразмеры | ||||||||
П-Р13П-12/10 | П-Р13П-16/10 | П-Р13П-16/10-01 | П-Р13П-20/10 | П-Р13П-25/10 | П-Р13П-25/10-01 | П-Р13П-32/10 | П-Р13П-40/10 | П-Р13П-40/10-01 | |
1 .Условный проход, мм | 12 | 16 | 16 | 20 | 25 | 25 | 32 | 40 | 40 |
2. Номинальное давление, МПа | 1,0 | ||||||||
3. Минимальное рабочее давление, МПа, не более | 0,25 | ||||||||
4. Минимальное давление управления, МПа, не более | 0,2 | ||||||||
5. Пропускная способность, Kv*, м3/ч, не менее | 3,7 | 3,7 | 3,7 | 9,3 | 9,3 | 9,3 | 15,0 | 15,0 | 15.0 |
6. Максимальное число срабатываний в минуту, не менее | 450 | 450 | 450 | 450 | 450 | 450 | 200 | 200 | 200 |
7. Масса, кг, не более | К3/8" | К1/2" | стыковое | К3/4" | К1" | стыковое | К1 ¼" | К1 ½" | стыковое |
7. Масса, кг, не более | 1,46 | 1,46 | 1,42 | 3,27 | 3,27 | 3,17 | 7,6 | 7,6 | 7,1 |
