Пневмораспределитель У71 24А (У7124А)

Пневмораспределитель У71 24А (У7124А)



Цена:
25000 руб.

+7 (343) 361-89-99

+7 (343) 271-33-99

+7 922 181-89-99
 info@99-t.ru

Характеристики продукта
Диаметр, Ду25
Расход>12 м3/ч
Давление, Мпа1
Размеры, см16,5х18,5х22,7
Вес, кг6,7
Другие модели оборудования этой серии Цена, руб.
Пневмораспределитель У71-xxА, 3МП-xx трехлинейный сдвоенный от 24999 руб.

Технические характеристики пневмораспределитель У71 24А трехлинейного  (сдвоенные устар. наим. 25ОСТ 2КП92-4-83 25ОСТ)

Пневмораспределитель У71 24А

У71-24А (25 ОСТ2 КП92-4-83)

Номинальное давление/min давление

1,0/0,25 МПа

Условный проход

25 мм

Тип присоединения

Трубное, с конической присоединительной резьбой в корпусе распределителя.

Присоединительная резьба

Вход D1

К1"

Выход D2

К1 1/4"

Пропускная способность пневматической линии "вход-выход", Kv

>12 м3/ч

Пропускная способность пневматической линии "выход-атмосфера", Kv

>18,5 м3/ч

Потребляемая мощность

<20 Вт

Максимальное число срабатываний при давлении 0,63 МПа, мин(минус 1 степень)

90

Остаточное давл. на выходе при опоражнивании, при давл. 0,6 МПа

<0,02 МПа

Время включения при давлении 0,63 МПа

<0,06 с

Время выключения при давлении 0,63 МПа

<0,08 с

Общая утечка из полостей распределителя,

<1200 см3/мин

Электрическое напряжение постоянного тока, В

24+2,4 110±11

Полный средний ресурс

>2*106циклов

Средняя наработка до отказа

>1*106циклов

Вес

6,7 кг

Климатическое исполнение

УХЛ4



Пневмораспределитель трехлинейный У71-24А сдвоенные (25 ОСТ2 КП92-4-83)

Предназначение пневмораспределителя трехлинейного У71-24А устар. наим. 25ОСТ 2КП92-4-83 25ОСТ

Пневмораспределители У71-24А  (25ОСТ 2КП92-4-83 25ОСТ) трехлинейные сдвоенные с односторонним электропневматическим управлением, пневматическим возвратом и ручным дублированием потока сжатого воздуха. Основное предназначение пневмораспределителя трехлинейного сдвоенного – это изменение потока сжатого воздуха в пневмоприводах кузнечно-прессовых и иных машин, которые характеризуются  одноручные или педальные системы управления.

Пневмораспределитель трехлинейный сдвоенный У7124А работает на сжатом воздухе, который очищается не грубее 10 класса загрязненности по ГОСТ 17433—80 и содержит распыленное масло вязкостью от 10 до 35 мм2/с (сСт) при температуре 50° С с концентрацией из расчета 1—2 капли на 1 м3 воздуха, приведенного к нормальным условиям (температуре 20 ° С, давлению 101325 Га). III степень жесткости по ГОСТ 28988—91 – это показатель вибропрочности и виброустойчивости распределителя

Пневмораспределитель У71 24А используется: на прессах КД1426В, КД1428В, КД2126Е, КД2128Е, КД2328Е, КД2326Е, КД1426А, КД1428А, КД2124, КД2324, КД2126, КД2326, КД2128, КД2328, КД2130, КД2330, КД2126К, КД2128К, КД2328К, КД2326К а также других.

Устройство и работа пневмораспределителя трехлинейного У7124А

Пневмораспределитель трехлинейный, У71-24А  выполнен в виде двух соединенных в одно целое клапанных секций, каждая из которых управляется посредством клапана П-РЭ 7312пилотного трехлинейного распределителя с электромагнитным управлением.
Для контроля неисправности каждой из трехлинейных секции к их полостям пневмоусилителей подключен датчик сигнализатор, состоящий из двух поршней и микропереключателей.
Электрическое управление каждой секцией осуществляется по самостоятельной цепи, посредством разъема.
Подключение пневмораспределителя к цепям пневмопитания должно осуществляться гибким или жестким трубопроводом с внутренним сечением соответствующим условному проходу распределителя равному Ду=25мм, вход К=1", а выход К=1 1/4".

Сам пневмораспределитель У71-24А изображен на фото вверху.
Принцип работы пневмораспределителя У71-24А :
при подаче электрического сигнала на электромагниты пилотных пневмораспределителей сжатый воздух поступает в полости пневмоусилителей обоих секций, клапанные блоки перемещаются к нижним седлам и перекрывают их, воздух поступает на выход пневмораспределителя У7124.
Если одна из секций не включилась (не выключилась), то на выходе пневмораспределителя У7124 давление не будет превышать 0,09 МПа, т.к. сжатый воздух будет стравливаться через глушитель другой секции в атмосферу, при этом электрическая цепь сигнализатора разомкнется.

Трехлинейный, двухпозиционный, сдвоенный с пневматической блокировкой и пружинным возвратом.

Конструкция распределительного устройства: клапанного типа

Конструкция данного вида клапана У7124 состоит из двух соединенных в одно целое клапанных секций. Каждая секция имеет отдельное управление с помощью своего пилотного трехлинейного пневмораспределителя П-РЭ 7312 (ПЭК 31) с электромагнитным управлением. Также имеется сигнализатор, который состоит из двух поршней и микропереключателей. Наличие сигнализатора в распределители необходимо для контроля неисправности каждой из трехлинейных секций. Разъем обеспечивает электрическое управление, которое происходит по самостоятельной цепи для каждой секции. Подключение пневмораспределителя  У7124; к цепям пневмопитания должно осуществляться гибким или жестким трубопроводом с внутренним сечением соответствующим условному проходу Д=25мм распределителя с резьбой вход К=1", выход К=1 1/4".

Принцип работы пневмораспределителя трехлинейного сдвоенного – это поступление сжатого воздуха в полость пневмоусилителей обоих секций, которое обеспечивается за счет подачи электрического сигнала на электромагниты пилотных пневмораспределителей. А клапанные блоки перемещаются к нижним седлам и перекрывают их, воздух поступает на выход пневмораспределителя. Например, в случае, когда одна из секций не включилась, то на выходе пневмораспределителя давление не будет превышать 0,09 Мпа. Это происходит из-за того, что сжатый воздух будет стравливаться через пластину глушитель другой секции в атмосферу, а электрическая цепь при таком раскладе сигнализатора разомкнется.

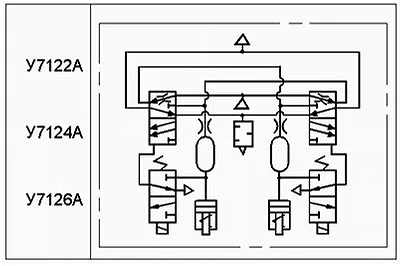

Пневмосхема и размеры пневмораспределителя У71-24А

Размеры пневмораспределителя У7124а (мм)

Ремкомплект пневмораспределителя трехлинейного

Для пневмораспределителей У7124А для ремонтных целей можно приобрести рем комплект и запчасти, полный состав а также цену на ремкомлпелект У7124А и запасные части вы можете узнать здесь

Примечания по эксплуатации

    - Пневмораспределители У71-24 работают от сети постоянного тока напряжением 24 В или 110 В;

    - Пневмораспределители У71-24А работоспособны в любом пространственном положении;

    - Время рассогласования электрических сигналов управления секциями пневмораспределителя не должно быть более 0,05 с;

    - Пневмораспределитель исключает возможность повторного включения при одной невыключенной секции;

    - При подключении контактов микровыключателя последовательно в электрическую цепь "ОБЩИЙ СТОП" машины, распределитель У71- обеспечивает размыкание этой цепи при несрабатывании одной из секций;

    - Виброустойчивость и вибропрочность соответствуют III степени жесткости по ГОСТ 28988;

    - Степень защиты распределителей у71-24а от воздействия окружающей среды и степень защиты персонала от соприкосновения к токоведущим частям IP20 по ГОСТ 14254-96;

    - Пневмораспределители У7124 могут работать при любых режимах и продолжительности включений по ГОСТ 19264-82;

    - Колебания напряжения питания от номинального в пределах 10%;

    - Требования безопасности при эксплуатации должны соответствовать ГОСТ 12.3.001-85.

Примеры условного обозначения пневмораспределителей У71-24А :

    - пневмораспределитель У71-24А (24) УХЛ4 - пневмораспределитель сдвоенный, с пневматической блокировкой, условный проход 25 мм, напряжение 24В, ток постоянный, климатическое исполнение УХЛ4
(возможны обозначения: пневмораспределитель У71 -24, У7124, У7124А, y71-24a, e71-24f);
