Пневмораспределители П-РЭ 3/2,5; ПЭК 3/2,5

Пневмораспределители П-РЭ 3/2,5; ПЭК 3/2,5



Цена:
от 1200 руб.

+7 (343) 361-89-99

+7 (343) 271-33-99

+7 922 181-89-99
 info@99-t.ru

Производимые моделиДавление, МпаРасходДиаметр, ДуВес, кгЦена, руб.
П-РЭ 3/1.2 - Пневмораспределитель трехлинейный с ЭМУ П-РЭ 3/1.х УХЛ4 (Ду=1мм, стыковое исп., Рн=0,63 (1)МПа) без разъема0,63--- руб.
П-РЭ 3/2.5 1112,… - Пневмораспределитель трехлинейный с ЭМУ П-РЭ 3/2.5-11хх (Ду=2,5мм, К1/8",боковое резьбое,без кноп.руч.упр)0,63---1800 руб.
П-РЭ 3/2.5 2112,… - Пневмораспределитель трехлинейный с ЭМУ П-РЭ 3/2.5-21хх (Ду=2,5мм, К1/4"""",боковое резьбое,без кноп.руч.упр)"""0,63---1200 руб.
П-РЭ 3/2.5 3112,… - Пневмораспределитель трехлинейный с ЭМУ П-РЭ 3/2.5-31хх (Ду=2,5мм, К1/8"""",боковое резьбое,кноп.упр)"""0,63---1200 руб.
П-РЭ 3/2.5 4112,… - Пневмораспределитель трехлинейный с ЭМУ П-РЭ 3/2.5-41хх (Ду=2,5мм, К1/8"""",боковое резьбое, фиксир.упр)"""0,63---1200 руб.
П-РЭ 3/2.5 5111,… - Пневмораспределитель трехлинейный с ЭМУ П-РЭ 3/2.5-51хх (Ду=2,5мм, К1/8"""",нижн. стыковое,без кноп.руч.упр)"""0,63---1500 руб.
П-РЭ 3/2.5 6111,… - Пневмораспределитель трехлинейный с ЭМУ П-РЭ 3/2.5-61хх (Ду=2,5мм, К1/8"""",нижн. стыковое,кноп.упр)"""0,63---1500 руб.
П-РЭ 3/2.5 7111,… - Пневмораспределитель трехлинейный с ЭМУ П-РЭ 3/2.5-71хх (Ду=2,5мм, К1/8"""",бок. стыковое,кноп.упр)"""0,63---1500 руб.
П-РЭ 3/2.5 1211,… - Пневмораспределитель трехлинейный с ЭМУ П-РЭ 3/2.5-12хх (Ду=2,5мм, К1/8",боковое резьбое,без кноп.руч.упр,разьем)0,63---1800 руб.
П-РЭ 3/2.5 2212,… - Пневмораспределитель трехлинейный с ЭМУ П-РЭ 3/2.5-22хх (Ду=2,5мм, К1/4",боковое резьбое,без кноп.руч.упр,разьем)0,63---1800 руб.
П-РЭ 3/2.5 3212,… - Пневмораспределитель трехлинейный с ЭМУ П-РЭ 3/2.5-32хх (Ду=2,5мм, К1/8",боковое резьбое,кноп.упр,разьем)0,63---1800 руб.
П-РЭ 3/2.5 4212,… - Пневмораспределитель трехлинейный с ЭМУ П-РЭ 3/2.5-42хх (Ду=2,5мм, К1/8",боковое резьбое, фиксир.упр,разьем)0,63---1800 руб.
П-РЭ 3/2.5 5211,… - Пневмораспределитель трехлинейный с ЭМУ П-РЭ 3/2.5-52хх (Ду=2,5мм, К1/8",нижн. стыковое,без кноп.руч.упр,разьем)0,63---2250 руб.
П-РЭ 3/2.5 6211,… - Пневмораспределитель трехлинейный с ЭМУ П-РЭ 3/2.5-62хх (Ду=2,5мм, К1/8",нижн. стыковое,кноп.упр,разьем)0,63---2250 руб.
П-РЭ 3/2.5 7211,… - Пневмораспределитель трехлинейный с ЭМУ П-РЭ 3/2.5-72хх (Ду=2,5мм, К1/8",бок. стыковое,кноп.упр,разьем)0,63---2250 руб.
П-РЭ 3/2.5 7312,… - Пневмораспределитель трехлинейный с ЭМУ П-РЭ 3/2.5-73хх (Ду=2,5мм, К1/8",бок. стыковое,кноп.упр,без сальника)0,63---2250 руб.
катушка П-РЭ3/2,5р-Катушка эм для П-РЭ 32,5 с разъемом0,63--- руб.
Пневмораспределители П-РЭ 3/2.5-1412 (24в)10,16 м3/ч2,50,51275 руб.
Пневмораспределители П-РЭ 3/2.5-1425 (110в)10,16 м3/ч2,50,51275 руб.
Пневмораспределители П-РЭ 3/2.5-1125 (110в) 10,16 м3/ч2,50,51275 руб.
Пневмораспределители П-РЭ 3/2.5-1426 (220в)10,16 м3/ч2,50,51275 руб.
Пневмораспределители П-РЭ 3/2.5-1126 (220в) 10,16 м3/ч2,50,51800 руб.
П-РЭ 2/16.1 - Пневмораспределитель двухлинейный с ЭМУ П-РЭ 2/16.1 (Рн=0,08МПа)0,63---1800 руб.
П-РЭ 2/16.2 - Пневмораспределитель двухлинейный с ЭМУ П-РЭ 2/16.2 с кабелем (Рн=0,08МПа)0,63---1800 руб.
П-РЭ 2/16.А1 - Пневмораспределитель двухлинейный с ЭМУ П-РЭ 2/16 А1 (Рн=0,63МПа)0,63---1800 руб.
П-РЭ 2/16.А1бк - Пневмораспределитель двухлинейный с ЭМУ П-РЭ 2/16 А1 без катушки0,63---1800 руб.
катушка П-РЭ3/2,5-Катушка эм для П-РЭ 32,5 вывод проводов через сальник0,63---900 руб.
катушка П-ЭПР3-Катушка эм для П-ЭПР.3.., В64…, 5Р2-231(232)…, 5Р4 без разъема0,63---750 руб.
катушка П-РЭ 3/0-Катушка эм для пневмораспределителя П-РЭ 31, ПР4Ф,5Р1... без разъема 0,63---900 руб.
Пневмораспределители П-РЭ 3/2.5-1112 (24в) 10,16 м3/ч2,50,51275 руб.
Пневмораспределители П-РЭ 3/2.5-7415 (110в)10,16 м3/ч2,50,52550 руб.
Пневмораспределители П-РЭ 3/2.5-7315 (110в)10,16 м3/ч2,50,52550 руб.
Пневмораспределители П-РЭ 3/2.5-7312 (24в)10,16 м3/ч2,50,52550 руб.
Пневмораспределители П-РЭ 3/2.5-7412 (24в)10,16 м3/ч2,50,52550 руб.
Пневмораспределители П-РЭ 3/2.5-2426 (220в)10,16 м3/ч2,50,51275 руб.
Пневмораспределители П-РЭ 3/2.5-3426 (220в)10,16 м3/ч2,50,51275 руб.
Пневмораспределители П-РЭ 3/2.5-4426 (220в)10,16 м3/ч2,50,51275 руб.
Пневмораспределители П-РЭ 3/2.5-5426 (220в)10,16 м3/ч2,50,52250 руб.
Пневмораспределители П-РЭ 3/2.5-6426 (220в)10,16 м3/ч2,50,52250 руб.

Технические характеристики пневмораспределителей П-РЭ



Характеристика пневмораспределитель

П-РЭ 3/2.5; ПЭК3/2.5

П-ЭПРЗ

П-РЭ 3/1

Условный проход

2,5 мм

1,6 мм

1,0 мм

Давление

Nominal

1,0 МПа

0,63 МПа ухл4,04

Min

0,1 МПа

(1,0 МПа ухл2)

Пропускная способность, Кv,

>0,16 м3/ч



>0,032 м3/ч ухл4,04

>0,12 м3/ч (ПР-Э3/2,5.73ХХХ)



(>0,015 м3/ч ухл2)

Время срабатывания

включение / выключение на пост. токе

<0,025 / 0,012с

<0,01 / 0,006с

<0,01 / 0,004с

включение и выключение на перем. токе

<0,012с

-

Общая утечка воздуха из полостей распределителя, см3/мин

<5



<3 ухл4,04, (<10ухл2)

Максимальное число срабатываний, 1/с

500





Номинальное напряжение питания, В: / потребляемая мощность

пост. тока (DC)

12,24,48,110 /<12 Вт

12,24,48,110 /<7 Вт

12; 24; 48; 110 /<3,5 Вт

перем. тока 50Гц (AC)

24,36,110,220,380 /<22 ВА

24,36,110,220,380 /<9 ВА

24; 42;

перем. тока 60Гц (AC)

110,220 /<28 ВА

110,220 /<12 ВА

110; 220

Максимальное число срабатываний в минуту





1000

Превышение температуры нагрева обмотки катушки распределителя над температурой окружающей среды

<85 oС

<75 oС

Масса

<0,5 кг

<0.32 кг

<0,086 кг



Пневмораспределитель П-РЭ 3/2,5; П-РЭ 3/1; ПЭК 3/2,5 трех линейный с электромагнитным управлением

Предназначение клапана ПРЭ

Трех линейный пневмораспределитель П-РЭ с электромагнитным управлением - предназначены для управления потоком сжатого воздуха в пневмоприводах различного назначения, в пневмораспределителя серии У71, а также для управления другими клапанами.

Структура условного обозначения пневмораспределителей П-РЭ 3/2,5





Структура условного обозначения пневмораспределителей П-РЭ 3/1

П-РЭ 3



1

-

х

-

x4







Климатическое исполнение, категория размещения: (УХЛ; О)



Электрическое напряжение:
1-12В; 2-24В; 4-48В;
5-110В; 6-220В; 8-42В.



Диаметр условного прохода, мм



Условное наименования пневмораспределителя П-РЭ

Пример обозначения при заказе пневмораспределителя трехлинейного с электромагнитным управлением типа П-РЭ3/2,5, без ручного управления, присоединение к электросети - через сальник, для работы на переменном токе с частотой 50 Гц, с электрическим напряжением 220 В, климатического исполнения УХЛ, категории размещения 4: - пневмораспределитель П-РЭ-3/2,5-1126 УХЛ

Технические характеристики

Пневмораспределитель П-РЭ 3/2,5 и ПЭК 3-2,5

Ду

Пропускная

способность

Присоединение

Вид управления

П-РЭ 3/2.5-2ххх



2,5 мм

0,16 м3/ч

К1/4"

без ручного

П-РЭ 3/2.5-1ххх

ПЭК 3-2.5-10

К1/8"

без ручного

П-РЭ 3/2.5-3ххх

ПЭК 3-2.5-11

ручное кнопочное

П-РЭ 3/2.5-4ххх



фиксированное ручное

П-РЭ 3/2.5-5ххх

ПЭК 3-2.5-20

стыковое нижнее

без ручного

П-РЭ 3/2.5-6ххх

ПЭК 3-2.5-21

ручное кнопочное

П-РЭ 3/2.5-73ххх

ПЭК 3-2.5-31

стыковое боковое

ручное кнопочное пилот для У71-2х



ПЭК 3-2.5-30

без ручного


Пневмосхема и размеры пневмораспределитель П-РЭ

Пневмосхема

Чертеж

пневмораспределителя П-РЭ



Пневмосхема пневмораспределителя П-ЭПР3

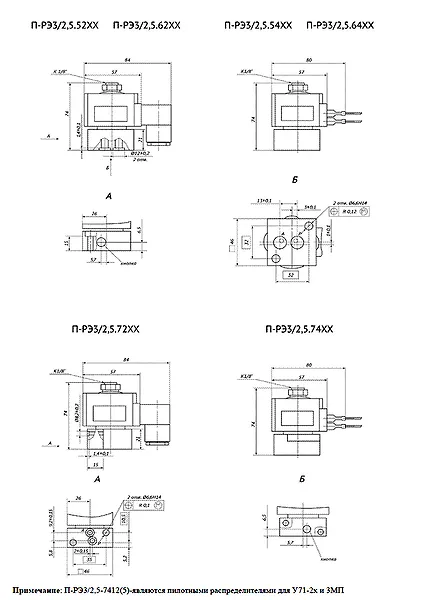

Чертеж П-РЭ 3/2,5

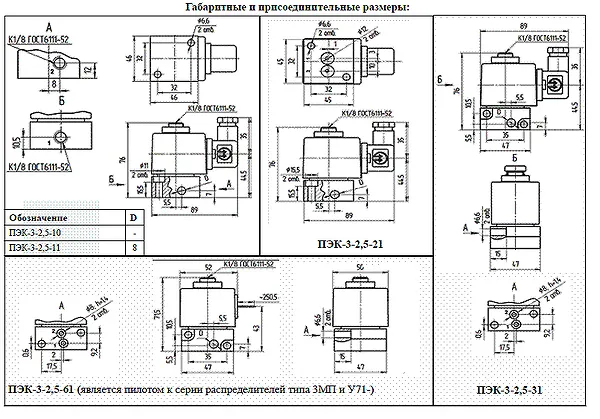

чертеж ПЭК


Таблица аналогов пневмораспределителей   П-РЭ 3/2,5 и ПЭК 3-2.5

Пневмораспределитель П-РЭ

Условный проход, мм

Присоединение

пневмораспределитель П-РЭ 3/2,5 1112 (аналог ПЭК 3-2.5-10)

Dy=2,5

K=1/8"

пневмораспределитель П-РЭ 3/2,5 1125 (аналог ПЭК 3-2.5-10)

пневмораспределитель П-РЭ 3/2,5 1126 (аналог ПЭК 3-2.5-10)

пневмораспределитель П-РЭ 3/2,5 5112 (аналог ПЭК 3-2.5-20)

стыковое нижнее

пневмораспределитель П-РЭ 3/2,5 5114 (аналог ПЭК 3-2.5-20)

стыковое нижнее

пневмораспределитель П-РЭ 3/2,5 6125 (аналог ПЭК 3-2.5-21)

стыковое нижнее

пневмораспределитель П-РЭ 3/2,5 73-12 (аналог ПЭК 3-2.5-31)

стыковое боковое

Катушка электромагнитная к П-РЭ 3/2.5 (к ПЭК 3-2.5)





Описание, устройство и работа пневмораспределителей П-РЭ-3/2,5...



 В электромагнитной катушке 6 находится гильза 5 с завальцованным внутри неё упором. Внутри гильзы перемещается якорь 4 с уплотнительным узлом 3 и пружинами 1 и 2.
     Ось уплотнительного узла расположена соосно оси седла 7.
     При отключённом магните якорь прижимается пружиной к седлу, закрывая канал, через который нагнетается давление сжатого воздуха, а выходной канал соединен с атмосферой через пазы, находящиеся на внешней поверхности якоря (на рисунке не указано).
     При подаче напряжения на электромагнит якорь, преодолевая усилие пружины, перемещается к упору, закрывая выход в атмосферу и открывая канал, соединенный с отверстием подвода сжатого воздуха. Воздух поступает в канал потребителя.
     В некоторых исполнениях пневмораспределителей П-РЭ3/2,5 существует возможность ручного дублирования электрического сигнала. Например П-РЭ3/2,5.7312 УХЛ4.
           Стоит отметить, что ручное кнопочное дублирование предназначено для управления пневмораспределителем в наладочном режиме (при отключенном напряжении питания) и происходит путём поднятия якоря в верхнее, крайнее положение. Включение кнопочного управления пневмораспределителем происходит в процессе нажатия до отказа кнопки 8 (см. рисунок слева), которая находится на корпусе основания пневмораспределителя.
     Степень защиты оболочки электромагнита IP 54 по ГОСТ 14254.

Наиболее часто применяемые в промышленности исполнения пневмораспределителей П-РЭ-3/2,5:

пневмораспределитель П-РЭ3/2,5-1112, П-РЭ 3/2,5-7312, П-РЭ 3/2,5-1125, П-РЭ 3/2,5-1126, П-РЭ 3/2,5-1212, П-РЭ 3/2,5-1222, П-РЭ 3/2,5-1225, П-РЭ 3/2,5-1226, П-РЭ 3/2,5-2212, П-РЭ 3/2,5-2225, П-РЭ 3/2,5-5112, П-РЭ 3/2,5-5125, П-РЭ 3/2,5-5126, П-РЭ 3/2,5-5112, П-РЭ 3/2,5-1122, П-РЭ 3/2,5-7315 и др.
