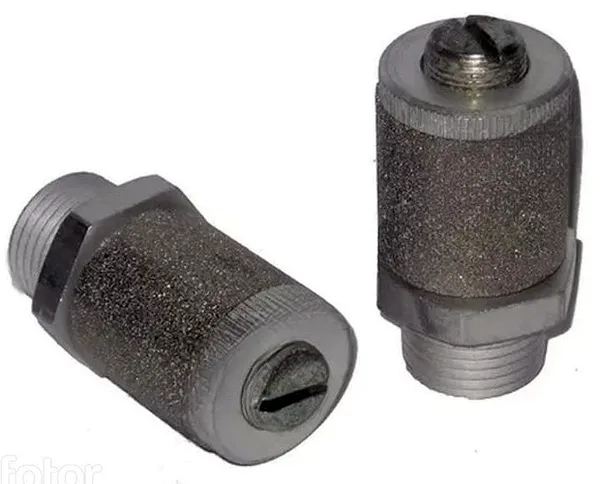

Пневмодроссель с глушителем П-ДГ 25-2

487


Цена:
804,76 руб.
+7 (343) 361-89-99
Характеристики продукта
Диаметр, Ду25
Расход>6,2
Давление, Мпа1,0МПа (10,0кгс/см2)
Вес, кг<0,25
Пневмодроссель с глушителем П-ДГ 25-2
Другие модели оборудования этой серии Цена, руб.
Пневмодроссель с глушителем П-ДГ руб.

Пневмодроссель с глушителем П-ДГ25 предназначен для регулирования расхода сжатого воздуха и снижения уровня шума при выхлопе отработанного воздуха из пневмоприводов и пневмосистем в атмосферу. Дроссель с глушителем с помощью присоединительной резьбы вворачивается в выхлопное отверстие пневмораспределителей.

При монтаже пневмодроссель с глушителем заворачивается в выхлопное отверстие пневматических устройств, имеющее внутреннюю присоединительную резьбу. Положение пневмодросселей при монтаже — любое. После настройки проходного сечения дросселя (регулирования расхода) металлокерамический стакан необходимо плотно закрепить с помощью гайки.

Характеристика Значения для типоразмеров
П-ДГ 25-2
Условный проход, мм 25
Номинальное давление, МПа 1,0
Пропускная способность при полностью открытом дросселе не менее, м³/ч 6,2
Снижение корректированного по характеристике А уровня звуковой мощности не менее, дБА 15
Масса не более, кг 0,25

Пневмосхема и размеры пневмодроссель с глушителем П-ДГ

Устройство и работа пневмодроссель с глушителем П-ДГ

  Конструкция пнемодросселя с глушителем приведена на рис. Штуцер 1 имеет на одном конце наружную присоединительную резьбу и шестигранник, а на другом — сквозное отверстие с резьбой, в котором перемещается винт 2 с коническим концом, перекрывающим, в зависимости от положения, радиальные отверстия.


Гайка 3, наворачиваемая на свободный конец винта 2, служит для стопорения винта, а также для крепления стакана 4 из металлокерамики с проницаемыми порами, который охватывает штуцер и является звукопоглощающим элементом конструкции.



  Указания по эксплуатации пнемодроссель с глушителем П-ДГ

  Пневмодроссель с глушителем с помощью присоединительной резьбы вворачивается в выхлопное отверстие пневмораспределителей.
  При монтаже пневмодроссель с глушителем заворачивается в выхлопное отверстие пневматических устройств, имеющее внутреннюю присоединительную резьбу.
  Пространственное положение пневмодросселей при монтаже — любое.
  После настройки проходного сечения пневмодросселя (регулирования расхода) металлокерамический стакан необходимо плотно закрепить с помощью гайки.

Варианты исполнения пневмодроссель с глушителем П-ДГ.

Исполнения по виду присоединительной резьбы:
-с метрической резьбой;
-с конической дюймовой резьбой по ГОСТ 6111-52.

Технические параметры

Обозначение

Размеры, мм

Dy

S

D

L*

Imin

I

d

П-ДГ 25-1
          25-2

25

36

40

63

13

17

М33х2
К1"
