Питатель смазки 2-0500-2К

517



Цена:
6000 руб.

+7 (343) 361-89-99

+7 (343) 271-33-99

+7 922 181-89-99
 info@99-t.ru

Другие модели оборудования этой серии Цена, руб.
Питатели 2-0500 смазки двухлинейные руб.

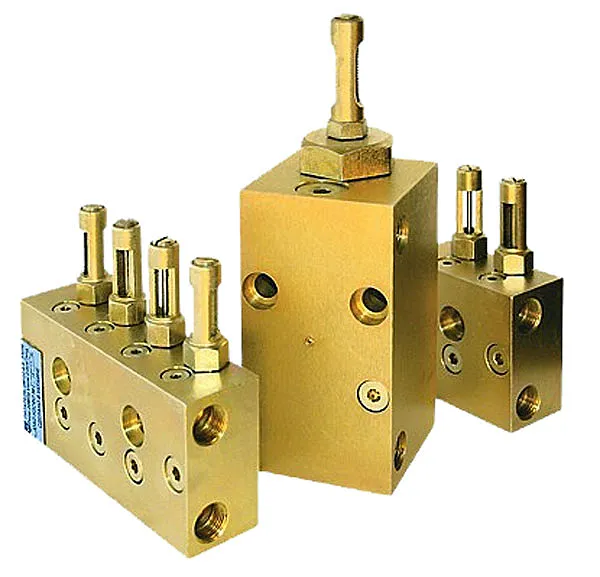

 Питатель смазки 2-0500-2К

Назначение

Питатели двухлинейные 2-0200, 2-0500, 2-1000, 2-2500 применяются в двухлинейных централизованных автоматических и ручных системах смазки для периодической (импульсной) подачи смазочного материала к трущимся частям механизмов и узлов при давлении в магистральных линиях до 20 МПа. Завод-изготовитель поставляет питатели с отводами сбоку, которые подают смазочный материал при прямом и обратном ходах поршня в один и тот же отвод. В зависимости от объема порции смазочного материала, подаваемого к смазываемой точке, питатели изготавливают четырех типов в двух исполнениях: регулируемые и нерегулируемые.

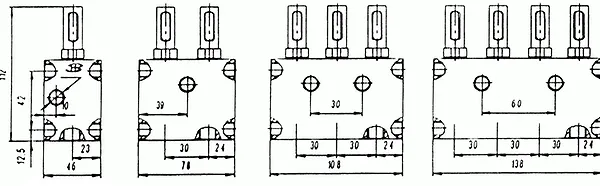

     Основные параметры и размеры
питателей приведены на чертежах и в таблицах ниже. Питатели двухлинейные 2-0200, 2-0500, 2-1000, 2-2500 с метрической резьбой приспособлены для безрезьбового соединения маслопроводами при помощи зажимной втулки и уплотнителя из мягкого металла, которые поставляются в комплекте с питателями, причем уплотнительные кольца поставляются в количестве - два комплекта. Для присоединения питателей серии К к магистралям применяется резьба трубная К 3/8", а к трубопроводам, ведущим к смазываемым точкам, трубная - К 1/4" .Оба типа резьбовых отверстий по ГОСТ 6211—52. При стыковом присоединении в корпусе питателей серии М предусмотрены метрические резьбы: М16x1,5 и М12x1,25.
     Под производительностью питателя подразумевают объем смазки, подаваемой в каждую смазываемую точку за один ход поршня или, иначе, за один цикл работы смазочной установки. Объем смазочного материала, подаваемый поршнем, можно регулировать, подкручивая регулировочные винты. Окна в корпусах ограничителей могут быть при необходимости закрыты прозрачной небьющейся пластмассой.



Структура условного обозначения питателей двухлинейных

2 - 0500 - 2   К   УХЛ4

Климатическое исполнение по ГОСТ 15150
Присоединение:
П - притычное (стыковое) исполнение;
К - коническая резьба;
М - метрическая резьба
Количество отводов: 1, 2, 3, 4
Номинальная подача:
0200 - 2 см³ на ход;
0500 - 5 см³ на ход;
1000 - 10 см³ на ход;
2500 - 25 см³ на ход
2 - питатель двухлинейный централизованной смазки

Основные параметры питателей двухлинейных 2-0200, 2-0500, 2-1000, 2-2500



Обозначение Число промежуточных секций Параметры
Подача мин. / макс., см³ Рабочее давление, МПа Зазор в поршневой паре / в золотниковой паре, мм
Питатель 2-0200-1 1 0,5 / 2,0 1...20 0,008 / 0,001
Питатель 2-0200-2 2 0,5 / 2,0 0,008 / 0,001
Питатель 2-0200-3 3 0,5 / 2,0 0,008 / 0,001
Питатель 2-0200-4 4 0,5 / 2,0 0,008 / 0,001
Питатель 2-0500-1 1 1,5 / 5,0 0,008 / 0,018
Питатель 2-0500-2 2 1,5 / 5,0 0,008 / 0,018
Питатель 2-0500-3 3 1,5 / 5,0 0,008 / 0,018
Питатель 2-0500-4 4 1,5 / 5,0 0,008 / 0,018
Питатель 2-1000-1 1 3,0 / 10,0 0,008 / 0,018
Питатель 2-1000-2 2 3,0 / 10,0 0,008 / 0,018
Питатель 2-2500-1 1 9,0 / 25,0 0,01 / 0,015

Двухмагистралъные питатели централизованной смазки предназначены для периодической подачи дозированных порций смазок и масел к трущимся поверхностям при давлении в магистральных линиях до 20МПа.

Технические характеристики:



Типоразмер Номинальная подача , см2/ход Число отводов , n Вес , кг Габаритные размеры , мм
2-0200-1 -к 2 1 0,63 46x37x106
2-0200-2-к 2 2 1,05 46x37x100
2-0200-3-к 2 3 1,46 100x37x100
2-0500-1 -к 5 1 1,25 55x45x126
2-0500-2-к 5 2 2,25 92x45x126
2-0500-3-к 5 3 3,2 130x45x120
2-0500-4-к 5 4 4,2 168x45x120
2-2500-1 -к 25 1 4,2 70x67x195
