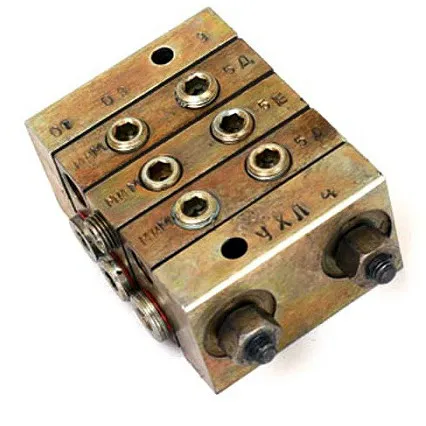

Питатель МИМ последовательный смазочный
Питатель МИМ относится к комплектующим узлам смазочных систем промышленного назначения. Устройства являются последовательными смазочными системами, используемыми с целью дозированной подачи смазки к трущимся поверхностям функциональных узлов и механизмов различных промышленных установок и машин. К основным смазочным системам, в составе которых используются эти питатели, относятся циркуляционные и периодические системы подачи смазочного материала.
Смазочные устройства МИМ рассчитаны на функционирование с номинальным давлением в системе смазки не больше 1,0 МПа и возможностью его снижения не ниже 0,8 МПа.
Конструкция

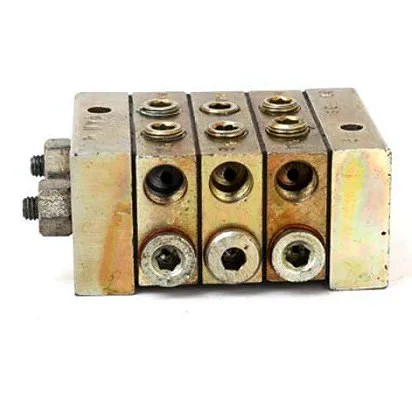

Конструктивно питатель последовательный смазочный МИМ состоит из нескольких секций, число которых может варьироваться от 3 и до 7. В наличии есть входная и выходная секция, а также набор промежуточных узлов. Для герметизации, между каждыми из секций устанавливаются уплотнительные кольца, а сами секции стягиваются специальными монтажными шпильками.
Каждая из секций промежуточного типа владеет 3-х поясковым золотником, владеющим свободным ходом и совершающим возвратно-поступательные движения. Рабочее движение золотников осуществляется в определенной последовательности. В процессе совершения золотниками своего свободного хода происходит вытеснение в точку смазки определенного количество масла. Происходит этот процесс, когда все золотники выполнят возвратно-поступательное движение. Для каждой промежуточной секции присутствует по два отвода в точку смазки. Возможно получить и один отвод – для этого следует выполнить заглушку второго рабочего отвода.
Дополнительно питатели МИМ могут комплектоваться узлами, владеющими шток-индикаторами, которые способны фиксировать окончание цикла питания. Установка таких шток-индикаторов позволяет осуществлять контроль работы питателей как визуально, так и с помощью специальных электросигнальных устройств.
Модификации
- МИМ-3;
- МИМ-4;
- МИМ-5;
- МИМ-6;
- МИМ-7.
Эксплуатационные условия
Питатели смазочные серии МИМ рассчитаны для работы в системах, использующих минеральные масла, показатель вязкости которых составляет не меньше 17,0 мм2/сек, а минимальная тонкость фильтрации является не хуже 25,0 мкм. Кроме минеральных масел могут применяться и смазочные материалы пластичного типа, число пенетрации которых не меньше 290 единиц, а показатель тонкости фильтрации не хуже 100 мкм. Оптимальными температурами смазочного материала, при которых обеспечивается эффективная его подача в область смазки, являются от +1С до +50С. Температура воздушной среды, при которой допускается эксплуатация питателя, должна находиться в пределах от +1С до +40С.
| Параметр | Значение |
| Давление на входе: | |
|
1 МПа 0,8 МПа |
| Номинальный подаваемый объем смазки за цикл: | |
|
0,8 см3 0,16 см3 0,16 см3 0,32 см3 0,24 см3 0,48 см3 |
| Частота циклов в минуту: | |
|
6 60 |
| Вид смазочного материала | жидкий |
| Обозначение | Число промежуточных секций | Размеры | Масса | |
| А±1 мм | В, не боле | |||
| МИМ-3 | 3 | 60 мм | 85 мм | 0,92 кг |
| МИМ-4 | 4 | 75 мм | 100 мм | 1,09 кг |
| МИМ-5 | 5 | 90 мм | 115 мм | 1,26 кг |
| МИМ-6 | 6 | 105 мм | 130 мм | 1,43 кг |
| МИМ-7 | 7 | 120 мм | 145 мм | 1,60 кг |

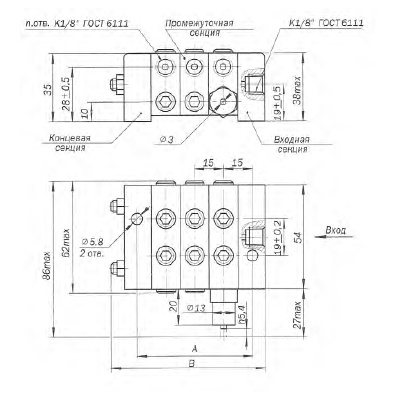

Габаритные и присоединительные размеры
 |
 |
 |
