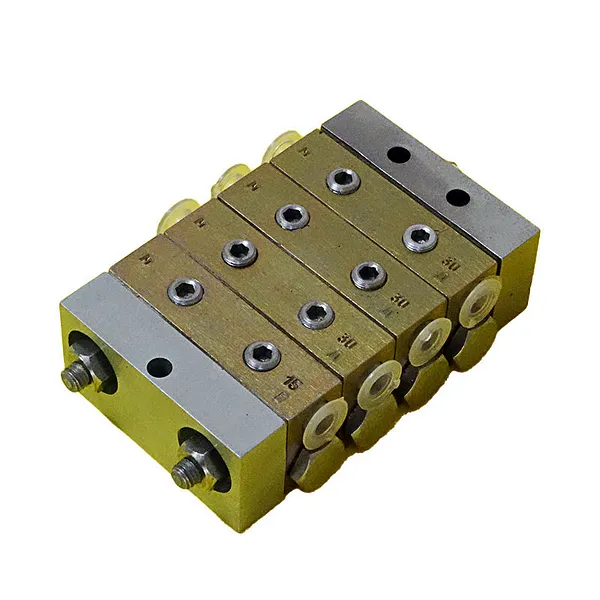

Питатель МИ последовательный смазочный

Питатель МИ последовательный смазочный



Цена:
договорная

+7 (343) 361-89-99

+7 (343) 271-33-99

+7 922 181-89-99
 info@99-t.ru

Характеристики продукта
Давление, Мпа10
Другие модели оборудования этой серии Цена, руб.
Питатель МИМ, МИК, МИО, МИ последовательный смазочный руб.

Питатель МИ последовательный смазочный



  Питатели последовательные смазочные МИ (МИМ, МИК, МИО) предназначен для подачи смазочного материала к трущимся парам узлов и механизмов машин.
     Питатели МИМ, МИК, МИО, МИ состоят из входной, выходной, и установленных между ними промежуточных секций, имеющих по два отвода, через которые осуществляется подача смазочного материала.В зависимости от номинального подаваемого объема смазочного материала в один отвод секции имеют обозначение 5Д, 5Е, 10Д, 10Е, 15Д, 15Е.
.      Питатели данного типа применяются в конструкции ножниц комбинированных НВ 51-21 и другом кузнечно-прессовом оборудовании.

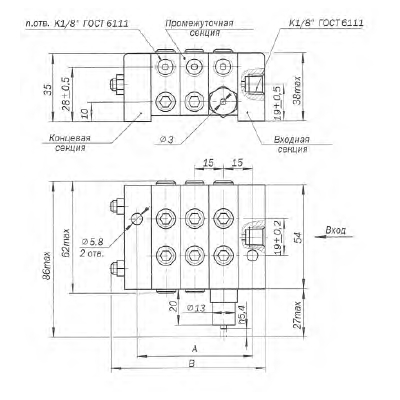

Обозначение Число промежуточных секций Размеры, мм Масса, кг
А±1 мм В, не более
Питатель МИ-3 (МИМ-3, МИК-3, МИ0-3) 3 60 85 0,92
Питатель МИ-4 (МИМ-4, МИК-4, МИО-4) 4 75 100 1,09
Питатель МИ-5 (МИМ-5, МИК-5, МИО-5) 5 90 115 1,26
Питатель МИ-6 (МИМ-6, МИК-6, МИО-6) 6 105 130 1,43
Питатель МИ-7 (МИМ-7, МИК-7, МИО-7) 7 120 145 1,60

Характеристики питателей МИ

Параметр Значения для исполнений
МИМ МИК МИО МИ
Давление на входе, МПа
     -номинальное
     -минимальное (перепад давлений) не более

1,0
0,8

2,5
1,2

6,3
1,2

10,0
1,2
Номинальный подаваемый объем смазки за цикл, см³

     5Е
     10Д
     10Е
     15Д
     15Е

0,08
0,16
0,16
0,32
0,24
0,48
Частота циклов в минуту
     -номинальное
     -максимальная

6
60

60
300

60
300

60
300
Вид смазочного материала Жидкий Жидкий, пластичный

     Примечания:
1. Цикл работы питателя характеризуется подачей смазочного материала в каждый отвод питателя за один двойной ход золотника каждой секции.
2. Из отвода секции с маркировкой Е подача смазочного материала за цикл производится два раза.

Устройство и прицип работы питателей последовательных (однолинейных)

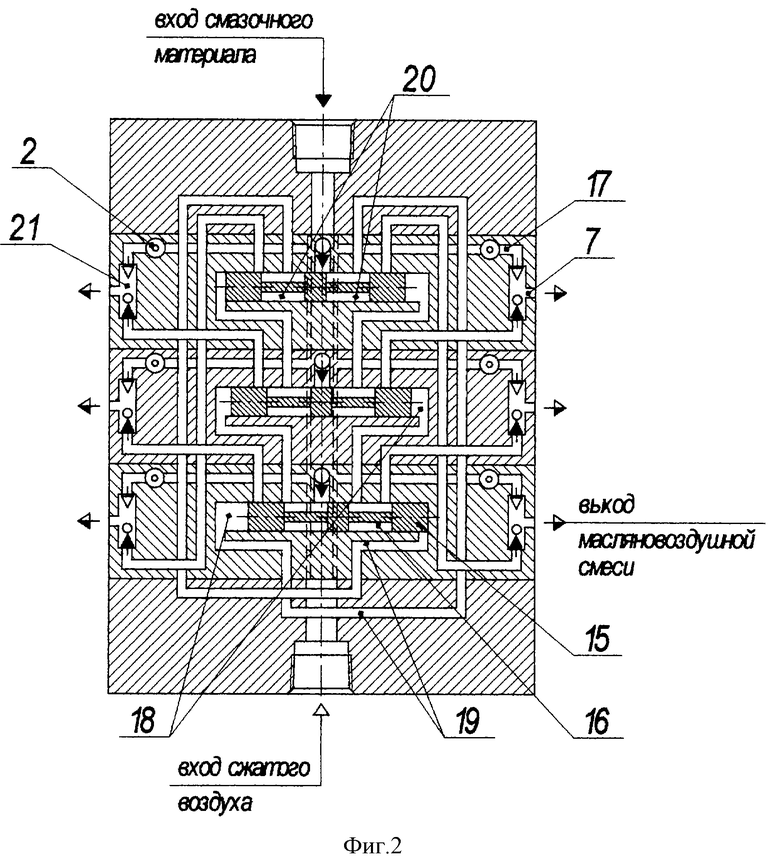

 Последовательный масляно-воздушный питатель состоит из входной секции 1, в которой расположен входной масляный канал 11; регулируемый воздушный клапан 2, закрепленный на промежуточной секции 3 (от 3 до 12 шт. в одном питателе); концевой секции 4; штока-индикатора 5, позволяющего контролировать работу питателя визуально или с помощью электросигнальных приборов; пробок 6; выходных каналов 7; гаек 8 и стяжных шпилек 9. Входной канал сжатого воздуха 10 расположен в концевой секции 4, входной масляный канал 11 расположен во входной секции 1; внутренние воздушные каналы 12 - в промежуточных секциях 3. Регулируемый воздушный клапан 2 и шарик 21 образуют элемент "или-или". Распределение смазочного материала в питателе происходит по внутренним масляным каналам 13. Для создания герметичности между секциями расположены эластичные прокладки 14.

В каждой промежуточной секции 3 расположен трехпоясковый золотник 15, имеющий свободный ход в расточке 16, торцы которой закрыты пробками 6 с обеих сторон.

В полости расточки 16 между торцом расточки и торцом золотника в его крайнем положении образуются дозирующие полости 18, смазочный материал из которых по внутренним каналам 19 выдавливается под поверхность шарика 21, сжатый воздух подходит по внутреннему каналу 17 и обе среды, смешиваясь, перемещаются по выходному каналу 7 к точкам смазки. Между полостью расточки 16 и проточками золотника образуются кольцевые полости 20. В выходном канале смазки 19 расположен шарик 21, который под действием избыточного давления сжатого воздуха закрывает масляный канал 19.

Смазочный масляно-воздушный питатель работает следующим образом: под давлением насоса смазочный материал поступает в центральный масляный канал 11 и внутренние каналы в полости расточки 16. Где с помощью золотника 15 из дозирующей полости 18 по внутренним каналам из одной промежуточной секции через кольцевую полость 20 другой промежуточной секции, через выходной канал 19 вытесняется доза смазочного материала, приподнимая шарик 21. В это время через центральный воздушный канал, через регулируемый воздушный клапан 2 турбулентный поток сжатого воздуха поступает во внутренний воздушный канал 17. Как только между поверхностью шарика и выходного масляного канала появляется смазка, она сразу увлекается этим потоком, который уносит непрерывно в виде пленки весь дозированный объем смазки. После окончания выдачи смазки, когда трехпоясковый золотник 15 упрется в торец пробки 6, шарик 21 садится в гнездо масляного канала 19 и герметично под действием избыточного давления сжатого воздуха закрывает масляный канал.

До тех пор пока осуществляется подача смазочного материала и сжатого воздуха в питатель, из каждого выходного канала с определенной последовательностью будет выходить к точкам смазки масляная пленка.

Питатель осуществляет один цикл, когда все золотники совершат по одному возвратно-поступательному движению, т.е. по два рабочих хода.

Наличие штока-индикатора позволяет контролировать работу питателя визуально и с помощью электросигнальных приборов.

Так как воздушный поток непрерывный, то масляная пленка движется также непрерывно по мере вытеснения ее из дозирующей полости. Давление воздуха, после того как доза смазочного материала выдана, прижимает шарик, который закрывает выходной масляный канал и только появление избыточного давления смазочного материала может приподнять шарик для выхода смазки. В случае повышения давления смазочного материала в выходном канале 7 шарик 21 закрывает вход сжатого воздуха в клапане 2, благодаря чему исключается возможность попадания смазки в воздушную магистраль.





Подготовка к работе питателей МИ, М, МХ, МГ

     Перед монтажом питателя все присоединительные трубопроводы системы промыть 10—15% раствором ортофосфорной кислоты с последующей пассивацией в 5%-ном растворе этой кислоты. Трубопроводы и питатель, предназначенные для пластичного смазочного материала, перед монтажом заполнить смазкой.
     Допускается взамен установленных пробок 2 (рисунок выше) подсоединять отвод контролирующей аппаратуры или трубопровод в точку смазки.
     При этом в свободное отверстие для выхода смазки устанавливается снятая пробка 2.
     Питатели можно устанавливать как горизонтально, так и вертикально.

Условное обозначение питателей МИ, М, МХ, МГ

      Пример условного обозначения питателя исполнения МИ с шестью промежуточными секциями: первая секция 15ДВ (с номинальным подаваемым объёмом 0,24 см³, с двумя отводами и штоком–индикатором, расположенным справа); вторая, третья и четвертая секции – 15Д (с номинальным подаваемым объёмом 0,24 см³, с одним отводом); пятая - 10Е (с номинальным подаваемым объёмом 0,32 см³ с одним отводом)шестая – 5Д (с номинальным подаваемым объёмом 0,08 см³ с двумя отводами), предназначенного для работы в районах (странах) с умеренным климатом, категория размещения 4:
     Питатель МИ - 6 (15ДВ-15Д-15Д-15Д-10Е-5Д) УХЛ4 ТУ У 054 09685.004-2000

В номенклатуре питателей наиболее часто встречаются
- трехсекционные питатели МИ-3 (5Д-5Д-5Д), МИ3 (5Д-5Д-5Е),
четырехсекционные питатели МИ-4 (10Д-5Д-5Д-5Е), МИ4 (5Д-5Д-5Д-5Д), МИ-4 (10ЕВ-10Д-10Д-5Е), Ми4 (10ДВ-10Д-10Д-5Е)
