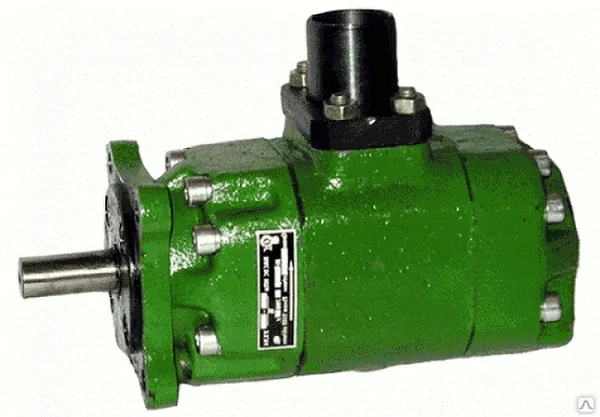

Насос пластинчатый НПл 5-5/16

Насос пластинчатый НПл 5-5/16



Цена:
42000 руб.

+7 (343) 361-89-99

+7 (343) 271-33-99

+7 922 181-89-99
 info@99-t.ru

Характеристики продукта
Расход5,3-5,3 л/мин.
Давление, Мпа16
Размеры, см31,5х18,9х11,6
Вес, кг19
Другие модели оборудования этой серии Цена, руб.
Насос НПл пластинчатый двухпоточный 16 МПа от 18000 руб.

 Насос пластинчатый НПл 5-5/16

Описание


Гидронасос НПл-5-5/16  отличается от прочих пластинчатых двухпоточных насосов своим конструктивным решением. Практически, это два пластинчатых насоса в одном корпусе, привод насосов общий, общий вход, но два выхода для гидравлической жидкости. Рабочие характеристики насосов одинаковы, соответственно одинаковы объём и давление потока на выходах.

Такое решение позволяет использовать обычный одиночный привод и стандартную гидравлическую систему, но обеспечить большую равномерность и надёжность подачи, увеличенный ресурс для оборудования.

Модель НПл-5-5/16 относится к типу пластинчатых насосов с нерегулируемой двухпоточной подачей. Расположение входа/выходов — оппозитное. Принцип действия — вытеснение рабочей жидкости (минерального масла) из цилиндров камер (статоров) подпружиненными лопастями вращающихся центральных роторов.



Пластинчатые насосы НПл-5-5/16 отличаются практически полным отсутствием пульсации потока, что является необходимым требованием для промышленных гидросистем и обеспечивает плавность хода подключённых исполнительных механизмов. Установка отдельных устройств — гасителей пульсаций — не обязательна.

Предназначены для подачи рабочей жидкости с нерегулируемым по величине потоком в гидросистемы металлорежущих станков и других машин.

Насос пластинчатый двухпоточный типа НПл объединяет в себе два однопоточных насоса, т.е. в корпусных деталях двухпоточного насоса установлены рабочие комплекты двух однопоточных насосов.


Насосы пластинчатые двухпоточные типа НПл ранее выпускались под маркой типа ..Г12-2..М и ..БГ12-2..М (Например несколько типов обозначений двухпоточных насосов старого исполнения: 8Г12-24АМ, 35Г12-25АМ, 5Г12-31М и т. д..--для давления 6,3МПа и 5БГ12-24АМ, 25БГ12-25АМ, 8БГ12-23М и т. д..--для давления 12,5МПа).

Насосы пластинчатые двухпоточные НПл работают на минеральных маслах марок ИГП-38, ВНИИ НП-403 или аналогах с характеристиками:
- температура масла от минус 10 до +60оС;
- кинематическая вязкость масла от 20 до 400 мм2/с - для насосов на 6,3 МПа и от 25 до 213 мм2/с - для насосов на 16 и 20 МПа;
- тонкость фильтрации 25 мкм.

Частота вращения вала насосов:
–960 об/мин–для насосов с Рном.=6,3 МПа;
–1500 об/мин–для насосов с Рном.=16 МПа.
Направление вращение вала (см. по часовой стрелке со стороны вала)—правое, по заказу потребителя возможно исполнение насосов с левым вращением.

Насосы соответствуют ТУ 2.053.1899-88.

Насосы пластинчатые имеют следующую структуру условного обозначения:

НПЛ х-х/х (Л) УХЛ4, где
- НПл—насос пластинчатый;
-первая цифра–рабочий объём первого насоса в см3;
-вторая цифра–рабочий объём второго насоса в см3;
/третья цифра–номинальное давление насоса в МПа;
- без индекса—правое вращение, "Л"–левое;

- УХЛ4–климатическое исполнение и категория размещения

Технические характеристики

Тип

Насос Нпл двухпоточный габарит 1+1
Масса, в кг

19
Номинальная подача, л/мин

5,3/5,3
Номинальная частота вращения, об/мин

1500
Номинальное давление на выходе, МПа

16



Номинальный рабочий объем, см3

5


Насосы пластинчатые имеют следующую структуру условного обозначения:
НПЛ х/х (Л) УХЛ4, где
- НПл—насос пластинчатый;
-первая цифра–рабочий объём в см3;
/вторая цифра–номинальное давление насоса в МПа;
- без индекса—правое вращение, "Л"–левое;
- УХЛ4–климатическое исполнение и категория размещения.
