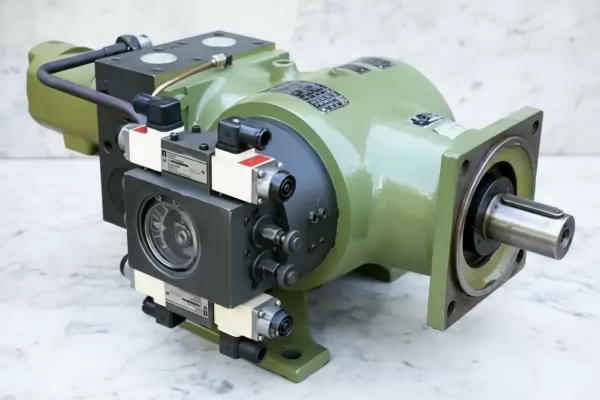

Насос НАП 140/20 аксиально-поршневой

Насос НАП 140/20 аксиально-поршневой



Цена:
от 95000 руб.

+7 (343) 361-89-99

+7 (343) 271-33-99

+7 922 181-89-99
 info@99-t.ru

Производимые моделиВес, кгЦена, руб.
Насос НАПР 140/20-142500 руб.
Насос НАПЭЛ 140/20159225000 руб.
Насос НАПЭСЛ 140/20 167225000 руб.

Технические характеристики насосов НАП

Наименование параметра

Модель насоса

НАПР 140/20

НАПЭ 14/20

НАПЭС 140/20

НАПРЛ 14/20

НАПЭЛ 140/20

НАПЭСЛ 140/20





НАПЭСПЛ 140/20

Давление (на выходе), Мпа (кгс/см²)







номинальное

20 (200)

максимальное

25 (250)

Давление на входе, Мпа (кгс/см²)







максимальное

5,0 (50)

минимальное (абсолютное)

0,085 (0,85)

Частота вращения, с­-¹ (об/мин)







номинальная

25 (1500)

масимальная

25 (1500)

минимальная

16 (960)

Рабочий объем, см³







номинальный

14

минимальный

14

Номинальная подача, дм³/с (л/мин)

3,3 (200)

Минимальная подача насоса при







номинальном давлении на выходе,







дм³/с (л/мин), не более

0,33 (20)

Номинальная мощность







(на расходе) кВт

71,82+2,17

74,32+2,06

75,32+2,05

Полный 90% ресурс, (циклов)

7700 (1,2-10)

не менее

90% наработка до отказа, ч, не менее

3500

Коэффициент полезного действия

0,91

0,87

0,85

Коэффициент подачи не менее

0,96

0,95

0,95

Подача пластинчатого насоса,



0,24 (14,6)



управления дм³/с (л/мин)







Давление механизма управления







Мпа, (кгс/см²)



5,0±0,5 (50±5)

параметры реверсирования- время







реверса потока рабочей жидкости,







с, не более



0,3



Высота самовсасывания, м, не более

0,5

Максимальное давление дренажа,







МПа, (кгс/см²)



0,05 (0,5)






Описание и назначение насосов НАП

Основным параметром насосов при работе их на минеральном масле вязкостью от 30 до 35 мм2/с (сСт) должны соответствовать данным, указанным в таблице. В качестве рабочей жидкости применяются минеральные масла кинематической вязкостью от 20 до 250 мм2/с (20-250 сСт) и температурой от +10 до +60 ºС при температуре окружающей среды от +1 до +55 ºС. Рабочая жидкость должна быть очищена не грубее 12-го класса чистоты по ГОСТ 17216-71, что обеспечивается применением фильтров с номинальной тонкостью фильтрации не более 10 мкм.


Предназначение насосов НАП
Насосы аксиально-поршневые НАП с правосторонним вращением вала предназначены для нагнетания рабочей жидкости в гидросистемы станков, прессов и других гидрофицированных машин, где требуется регулируемая подача и реверс потока.

Структура условного обозначения насосов НАП

НАП



*



*





*





*





140





20



*



4

















Категория размещения.



Климатическое исполнение:

УХЛ-для районов с умеренным и холодным климатом;

О-для районов с тропическим климатом.



Номинальное давление на выходе, МПа



Номинальный рабочий объём, см3



Исполнение по способу монтажа:

без индекса -фланцевое; Л - на лапах.



Исполнение по расположению механизма управления (со стороны вала):

без индекса- левое; П - правое.



Исполнение по типу насоса управления:

без индекса- однопоточныи;

С - двухпоточный.



Исполнение по способу управления насосом:

Р- ручной;

Э- электрогидравлический.



Обозначение типа насоса НАП

Состав насосов НАП

Модификации и комплектация
Насосы типа НАП 140-20 являются регулируемыми аксиально-поршневыми с торцовым распределением рабочей жидкости
По способу управления подачей насосы бывают:
- с ручным управлением подачей на каждой полости - НАПР 140-20, НАПРЛ 140-20;
- с электрогидравлическим управлением двумя регулируемыми подачами на каждой полости с переменным направлением потока рабочей жидкости - НАПЭ 140-20, НАПЭЛ 140-20, НАПЭС 140-20, НАПЭСЛ 140-20, НАПЭСПЛ 140-20.
Электрогидравлический механизм управления работает от вспомогательного пластинчатого насоса.
Насосы с электрогидралическим управлением комплектуются пластинчатыми насосами НПл12,5/16 или НПл16-32/6,3 и гидрораспределителями РХ06.
В насосах моделей НАПЭС 140-20, НАПЭСЛ 140-20 в отличие от моделей НАПЭ140-20, НАПЭЛ 140-20 вместо пластинчатого насоса НПл 12,5/16 применен сдвоенный пластинчатый насос НПл 16-32/6,3. Такая же особенность и у насоса НАПЭСПЛ 140-20, который, кроме того, отличается еще правосторонним расположением механизма управления, если смотреть со стороны вала.
По способу монтажа насосы подразделяются на фланцевые - НАПР 140-20, НАПЭ140-20, НАПЭС 140-20 и с монтажом на лапах - НАПРЛ 140-20, НАПЭЛ 140-20, НАПЭСЛ 140-20, НАПЭСПЛ 140-20.
Устройство и работа
Аксиально-поршневой агрегат состоит из переднего корпуса, в котором находится приводной вал, установленный на втулке. Вращение приводного вала с помощью шлицевых соединений через втулку передается валу ротора, а от него ротору, в котором расположено девять поршней, имеющих сферические головки, соединенные с подпятниками. На выступающей цилиндрической части ротора расположена поджатая пружинами шаровая опора, действующая на нажимной диск, который, поворачиваясь вокруг нее, поджимает подпятники к плоскости опорного диска, установленного на траверсе. Одновременно пружины прижимают ротор к поверхности распределительного диска. При вращении ротора поршни совершают в нем принудительное возвратно-поступательное движение, обеспечивая всасывание и нагнетание рабочей жидкости.
Изменение углового положения траверсы, установленной в шарикоподшипниках, вызывает изменение длины хода поршней в отверстиях ротора, за счет чего осуществляется регулирование подачи насоса. В насосах с ручным регулированием, изменение подачи производится поворотом маховичка связанного с траверсой червячной передачей.
При электрогидравлическом механизме управления включение одного из электромагнитов вызывает соединение рабочей полости соответствующего толкателя механизма управления с давлением и перемещение его на длину, определяемую положением регулирующего винта. В результате происходит соответствующий поворот двуплечего рычага и связанного с ним крана-золотника. При этом положении крана-золотника рабочая жидкость, подающаяся под давлением от пластинчатого насоса, поступает в камеры поворотного гидродвигателя. Развивающийся при этом крутящий момент поворачивает ротор гидродвигателя и связанную с ним траверсу аксиально-поршневого агрегата. Величина и направление поворота траверсы определяют соответственно величину подачи и направление потока рабочей жидкости.
Габариты и размеры насосов

Габаритные размеры, мм

НАПР

НАПРЛ

НАПЭ

НАПЭС

НАПЭЛ

НАПЭСЛ

НАПЭСПЛ

В мах

341

403,5

390

390

452

452

452

Н мах

250

310

260

260

305

305

305

L мах

563

563

752

852

752

852

852
