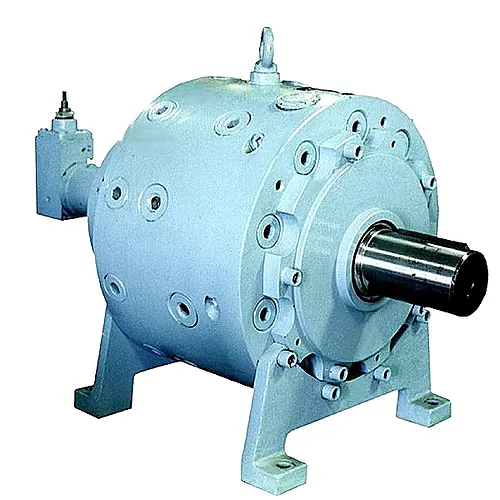

Насос 50НРР 125 Д1
|
Другие модели оборудования этой серии | Цена, руб. |
Насос 50НРР радиально-поршневой регулируемый | руб. |
Насос 50НРР 125 Д1
Описание
Насос 50НРР125 – радиально-поршневой регулируемый гидронасос, работающий в паре с шестеренным. Применение: подача рабочей жидкости с регулируемым по величине и постоянным по направлению потоком в гидроприводы промышленного, машиностроительного оборудования в соответствии с требованиями ГОСТ 17411-91. Производительность 50НРР125 – 159 литров в минуту (шестеренчатого - 33 л/мин), номинальное давление – 50 МПа (500 кгс/см²) (шестеренного - 2,5 МПа). Направление вращение – правое (левого по спецзаказу). Вес – от 220 до 229 кг (в зависимости от механизма регулировки). Производитель – Харьковский завод Гидропривод. Виды механизмов изменения подачи насоса 50НРР125:
- ручной (Р)
- следящий (С)
- с регулятором мощности (Д1)
- электромагнитный (М)
- гидравлический (Г)
Технические характеристики
Технические характеристики радиально-поршневого насоса |
50НРР125 |
|
Рабочий объем, см³ |
125 |
|
Подача, л/мин |
номинальная |
159 |
минимальная | 16 | |
Давление на выходе, Мпа, ном./макс |
50/63 |
|
Давление на входе, Мпа (min-max) |
-0,02-0,05 |
|
Направление вращения | правое/левое | |
Частота вращения, об/мин |
Номинальная |
1500 |
Минимальная |
300 |
|
максимальная |
1800 |
|
Номинальная мощность, кВт | 143 | |
КПД | 0,91 |
Эксплуатационные характеристики |
Поршневой насос 50НРР125 |
||
Климатическое исполнение |
УХЛ |
||
Категория размещения |
4 |
||
Коэффициент подачи | 0,9 | ||
Гарантия, мес. |
12 |
||
t масла, °С | min |
+10 |
|
max | +50 | ||
t окр. среды, °С | 0-50 | ||
Вязкость масла, сСт |
21-265 |
||
Масса, кг | 50НРР...Р; 50НРР...С | 220 | |
50НРР...Д1; 50НРР...Г | 233 | ||
50НРР...М | 229 |
Монтажное исполнение - фланцевое. Технические параметры и марки минеральных масел, применяемого для регулируемого радиально-поршневого насоса 50НРР125:
- Класс чистоты – 14 согласно ГОСТ 17216-71
- Тонкость фильтрации – 40 мкм
- Марки масел – ИГП-38, ВНИИ НП-403 (ГОСТ 16728-78), ИГП-49 (ТУ 38 101413-78), ИГП-30
Инструкции по эксплуатации и установке
Рекомендации по монтажу, подключению работе из инструкции по эксплуатации нерегулируемого гидравлического насоса 50НРР125:
- Устанавливается горизонтально и вертикально (носок вала вверх)
- Высота самовсасывания не должна превышать 0,5 м. В погружном исполнении высота масляного столба не должна превышать 200 см
- На всасывающую магистраль устанавливается обратный клапан и фильтр
- Крутящий момент от электропривода к поршневому гидронасосу передается через упругую муфту
- Допуск несоосности валов привода и маслонасоса – не более 0,1 мм
- Радиальные и осевые нагрузки на вал недопустимы
- Для защиты от перегрузок в гидросистему устанавливаются предохранительный клапан и КИП (манометры)
- Перед запуском всасывающий трубопровод необходимо залить жидкостью, одновременно проворачивая приводной вал гидравлического насоса. Нагнетающий трубопровод отсоединяется
- Произвести 3-4 кратковременных запуска с интервалом в 2-3 секунды
Конструкционные особенности
Насосы с радиально-поршневой конструкцией производятся с величиной рабочего объема 500\250\125 см3. Они владеют следующим конструкционным исполнением. Приводной вал насоса (эксцентрикового типа) устанавливается на 2 подшипника, которые фиксируются в расточках корпуса. На эксцентриковую область вала опираются 2 ряда цилиндров, имеющие в каждом из них по 5 штук. Расположенные в цилиндрах поршни упираются на подпятники, которые зафиксированы в радиальных расточках корпуса. Клапан нагнетательного типа владеет шарообразной формой и прижимается к седлу пружиной. Прижатие работающих цилиндров насоса к эксцентриковому валу совершается с помощью специальных колец введения.
Функционирование насоса
Процесс регулирования подачи жидкости в насосах этого типа регулируется посредством использования методики пофазового регулирования. Она заключается в том, что в процессе нагнетательного хода осуществляется слив технического вещества из рабочей зоны.
В процессе нагнетательного цикла происходит заполнение рабочей области жидкостью, которая направляется к нагнетательным и сливным клапанным отверстиям. При перекрытии сливного канала в насосе будет происходить нагнетание минерального масла через нагнетающий клапан в соответствующий коллектор. Если на протяжении рабочего хода поршня сливные клапаны будут закрытыми, то подача жидкости будет максимально возможной. Если открытыми останутся сливные клапаны, то нагнетание происходить не будет, жидкость при этом будет вытекать из рабочей камеры по сливным каналам. Управление работой клапаном слива осуществляется с помощью распределительной втулки, которая соединена с насосным валом и может совершать осевые перемещения. В зависимости от осевого положения регулирующей втулки и будет определяться количество жидкости сливаемой из рабочей области.
механизмы изменения подачи 50НРР
- а – следящего управления 50НРР…С;
- б – ручного управления 50НРР…Р;
- в – регулятор мощности 50НРР…Д1;
- г – гидравлического управления 50НРР…Г
Модификации насоса
В зависимости от конструкционных особенностей механизма изменения подачи рабочей жидкости насосы могут производиться в следующих модификациях:
- со следящей системой подачи;
- с ручным управлением;
- с механизмом подачи электромагнитной конструкции;
- с системой регулирования мощности подачи;
- с гидравлической системой.
Эксплуатационные условия
Радиально-поршневые насосы этого типа рассчитаны для работы на минеральном масле, вязкость которого находится в пределах значений от 20 до 260 мм²/с. Температура масла должна находиться в интервале значений от +10°C до +50°C, а температура воздуха во внешней среде – от 0°C до +50°C.
Технические характеристики
Параметр |
Значение |
||
125 |
250 |
500 |
|
Номинальный рабочий объем насоса, см³: |
|||
радиально-поршневого |
125 |
250 |
500 |
шестеренного |
28 |
28 |
28 |
Частота вращения, сˉ¹: |
|||
номинальная |
25 |
16,6 |
16,6 |
максимальная |
25 |
25 |
16,6 |
минимальная |
5 |
5 |
5 |
Подача насоса, л/мин: |
|||
Радиально-поршневого: |
|||
номинальная |
159 |
211 |
423 |
минимальная |
16 |
21 |
42 |
шестеренного |
33 |
22 |
22 |
Давление на выходе из насоса, Мпа: |
|||
Радиально-поршневого: |
|||
номинальное |
50 |
50 |
50 |
минимальное |
63 |
63 |
63 |
Шестеренного |
|||
номинальное |
2,5 |
2,5 |
2,5 |
минимальное |
3 |
3 |
3 |
Давление на входе в насос, Мпа: |
|||
максимальное |
+0,05 |
+0,05 |
+0,05 |
минимальное |
-0,02 |
-0,02 |
-0,02 |
Коэффициент подачи насоса, не менее: |
|||
радиально-поршневого |
0,9 |
0,9 |
0,9 |
шестеренного |
0,83 |
0,83 |
0,83 |
КПД насоса, не менее |
0,91 |
0,91 |
0,91 |
Мощность, кВт |
143 |
190 |
380 |
Масса насоса (без рабочей жидкости), кг, не более: |
|||
Фланцевое исполнение: |
|||
50НРР…Р и 50НРР…С |
220 |
370 |
515 |
50НРР…Д1 и 50НРР…Г |
233 |
383 |
528 |
50НРР…М |
229 |
379 |
524 |
Исполнение на лапах: |
|||
50НРР…Р и 50НРР…С |
– |
395 |
545 |
50НРР…Д1 и 50НРР…Г |
– |
408 |
558 |
50НРР…М |
– |
404 |
554 |
Полный 90% ресурс, ч |
7250 |
7250 |
7250 |
90% наработка до отказа, ч |
3900 |
3900 |
3900 |
