Насос 1РНАМ 32/320
Общее описание
Гидронасос 1РНАМ-32/320 принадлежит к серии регулируемых насосов аксиально-поршневого принципа действия с наклонным диском. Направление потока — постоянное. Предназначен для использования в качестве нагнетающего агрегата высокого давления в гидроприводах тяжёлых механизмов машиностроительной отрасли производства. Крайне широкая область применения.
Общий принцип действия насоса 1РНАМ-32/320 таков.
Общий принцип действия насоса 1РНАМ-32/320 таков. На составном шлицевом ведущем валу расположен ротор, одновременно являющийся блоком цилиндров. Сферические головки поршней в блоке цилиндров при вращении ротора прижимаются к плоскости наклонного опорного диска. В результате поршни совершают принудительные возвратно-поступательные движения, чем обеспечивают всасывание и выброс рабочей жидкости из объёмов цилиндров.
В модели 1РНАМ-32/320 предусмотрено наличие механизма дистанционной регулировки выходной мощности. Постоянная выходная мощность поддерживается автоматически в зависимости от величины давления на выходе насоса. Работа управляющего блока подпитывается вспомогательным насосом, расположенным на одной оси с основным.
Ввиду высоких нагрузок на механизм насоса длительная эксплуатация в режиме интенсивнее номинального не рекомендуется.

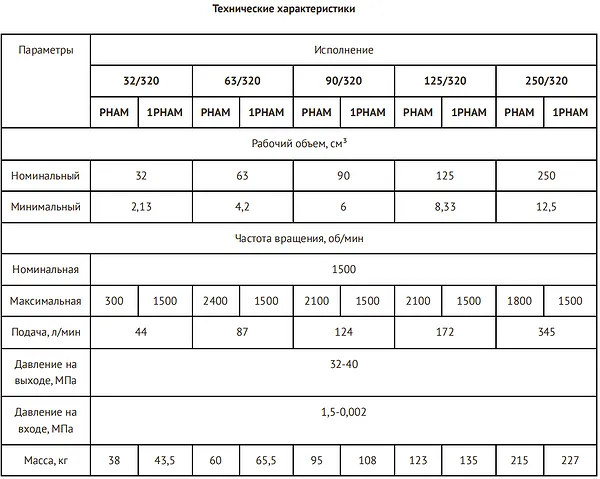

Насосы аксиально-поршневые регулируемые типа РНАМ с рабочими объемами 32 см³, 63 см³, 90 см³, 125 см³, 250 см³ предназначены для нагнетания рабочей жидкости до 32 МПа в гидросистемы различных гидрофицированных станков и агрегатов, где требуется постоянство мощности при переменных подаче и давлении. Конструктивное исполнение насосов РНАМ (основное исполнение) – нереверсивный по потоку с управлением изменения подачи от собственного потока 1РНАМ; - нереверсивный по потоку с управлением изменения подачи от собственного потока и се встроенным пластинчатым насосом.
Пример условного обозначения: 1РНАМ 90/320 УХЛ4 регулируемый насос аксиально-порш8невой с регулятором мощности с рабочим объемом 90 СМ см³ на номинальное давление 320 кгс/ см², с поддержанием мощности 45% от номинальной, климатическое исполнение – умеренное, 4 категория размещения по ГОСТ 15150-63 с пластинчатым насосом.

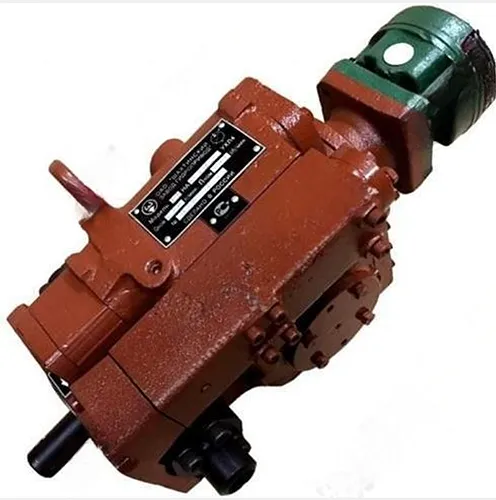

Насос 1РНАМ 32/320 - это современный аксиально-поршневой насос, который отличается высокой эффективностью и универсальностью применения. Его производительность составляет 45 л/мин, что позволяет использовать его в различных задачах, включая гидравлические системы различных масштабов.
Этот насос обладает внушительным объемом 32 кубических сантиметров, что обеспечивает стабильную и надежную работу даже в условиях повышенных нагрузок. Благодаря его высокому давлению, составляющему 32 МПа, он гарантирует эффективное перемещение жидкостей и обеспечивает стабильность в работе гидравлических систем.
Данный насос является надежным партнером в различных отраслях промышленности и обеспечивает высокую производительность и долгий срок службы. Сделайте заказ уже сегодня!

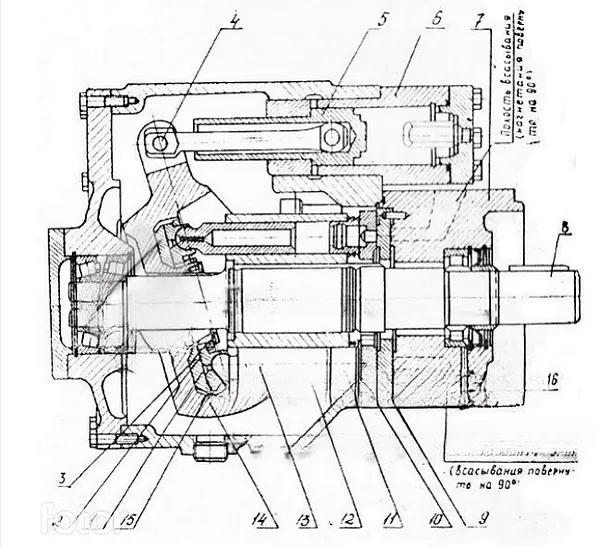

Устройство и работа изделия и его составных частей Устройство и работа насоса высокого давления.
При вращении вала 8 неподвижно соединенного с блоком цилиндров 12, плунжеры 13 с гидравлически разгруженными башмаками 15 совершают возвратно-поступательное движение. Разгонная 3 и прижимная 2 шайбы осуществляют постоянный поджим плунжеров с башмаками к шайбе скольжения 1. при возвратнопоступательном движении плунжеров рабочая жидкость через полость всасывания фланцевого корпуса 7, кольцевые пазы распределителя 9 и основания блока цилиндров 10, втулки с буртом 11 поступают в рабочие камеры блока цилиндров 12, а затем нагнетаются в полость нагнетания фланцевого корпуса 7. Поршень 5, установленный в управляющем цилиндре 6, соединен посредством цапфы 4 с качающим корпусом 14 и перемещает его на заданный угол, изменяя таки образом, подачу насоса. Устройство и работа регуляторов мощности. Основные детали механизма: золотник 4. втулка возврата 3, кулачок 5 и пружина 2. Работа регулятора осуществляется следующим образом. Масло из полости нагнетания насоса по каналу 1 поступает под торец золотника 4 и в штоковую полость управляющего цилиндра 7. До начала регулирования золотник уравновешивается пружиной 2. При изменении давления в гидросистеме золотник начнет перемещаться и соединит поршневую полость со сливом, если давление увеличивается, или с полостью нагнетания, если давление уменьшается. Перераспределение потока управления в полостях управляющего цилиндра вызовет перемещение управляющего поршня 6. Подача насоса начнет изменяться. Связанный с управляющим поршнем кулачок повернется и передвинет втулку возврата, которая перекроет канал 11 поршневой полости. Отправьте нам сообщение Движение управляющего поршня прекратится а подача насоса будет соответствовать заданной мощности. Жесткость пружины 2 и профиль кулачка 5 выбраны таким образом, что всякое изменение нагрузки в гидросистеме обеспечивает изменение подачи насоса. Регулятор мощности насоса с рабочим объемом 90 см³ состоит из следующих основных деталей: регулирующего поршня 2, золотника 8, рычага 9 и пружин 3 и 4.
