Клапан предохранительный МКПВ 10/3Т3.Р1,2,3 (24,110,220) УХЛ4
|
Другие модели оборудования этой серии | Цена, руб. |
Гидроклапан МКПВ 10/3, 20/3, 32/3 предохранительный | руб. |
Технические характеристики гидроклапанов МКПВ 10/3Т3.Р1,2,3 (24,110,220) УХЛ4
Параметр
МКПВ 10
6,3
МПа
10
МПа
20
МПа
32
МПа
Давление на входе, МПа
номинальное
максимальное
6,3
7,0
10
12,5
20
25
32
35
Максимальное давление разгрузки, МПа
0,4
0,4
0,4
0,4
Диапазон настройки давления, МПа
0,4-
7,0
0,5-
12,5
0,8-
25
1-
35
Расход рабочей жидкости, дм3/мин
номинальный
максимальный
минимальный
80
160
3
Внутренняя герметичность (максимальные внутренние утечки), см3/мин
100
150
300
500
Превышение давления настройки при изменении расхода от номинального до минимального, МПа
2,5
Изменение давления настройки при изменении расхода от номинального до минимального, МПа
0,4
0,8
1,2
1,5
Время нарастания давления после прекращения разгрузки, с, не более
0,2
Момент силы настойки, Нм, не более
0,6
Параметр |
МКПВ 10 |
|||
6,3 |
10 |
20 |
32 |
|
Давление на входе, МПа |
|
|
|
|
Максимальное давление разгрузки, МПа |
0,4 |
0,4 |
0,4 |
0,4 |
Диапазон настройки давления, МПа |
0,4- |
0,5- |
0,8- |
1- |
Расход рабочей жидкости, дм3/мин |
80 |
|||
Внутренняя герметичность (максимальные внутренние утечки), см3/мин |
100 |
150 |
300 |
500 |
Превышение давления настройки при изменении расхода от номинального до минимального, МПа |
2,5 |
|||
Изменение давления настройки при изменении расхода от номинального до минимального, МПа |
0,4 |
0,8 |
1,2 |
1,5 |
Время нарастания давления после прекращения разгрузки, с, не более |
0,2 |
|||
Момент силы настойки, Нм, не более |
0,6 |
Описание и назначение предохранительных клапанов МКПВ 10 3Т3
Полное наименование изделия - гидроклапан предохранительный типа МКПВ для стыкового или трубного монтажа.
Предохранительные клапаны предназначены для поддержания установленного давления, предохранения от превышения давления и разгрузки гидросистемы от давления.
Область применения предохранительных клапанов - гидроприводы прессов, станков, литейных и литьевых машин, а также другого оборудования.
Предохранительные клапаны работают на минеральных маслах кинематической вязкостью от 20 до 200 мм3/с (сСт) и температурой от плюс 10 до плюс 70°С при температуре окружающей среды от плюс 1 до плюс 55°С.
Рекомендуемые рабочие жидкости: И-20А, И-30А, И-40А, ВНИИ НП-403, ИГП-18, ИГП-30, ИГП-38.
Управление настройкой предохранительных клапанов - ручное, направление перемещения регулировочного винта ~ вокруг и вдоль собственной оси, положение при эксплуатации - любое. Условное графическое обозначение предохранительных клапанов приведено на рис. 1.
Рис. 1. Условное графическое обозначение клапанов предохранительных типа МКПВ 10/3Т3.Р:
А отверстие для подвода основного потока рабочей жидкости под давлением;
В - отверстие для отвода основного потока рабочей жидкости в сливную гид- ролинию;
X - отверстие для подвода (отвода) потока управления для дистанционной разгрузки от давления;
V - отверстие для отвода потока управления в сливную гидролинию;
-Х- место для установки заглушки
Основные технические данные
Габаритные и присоединительные размеры (в мм) гидроклапанов типа МКПВ- 10/ЗТ3
Шифр гидроаппарата |
H, не более |
L шах |
A1 |
A2 |
D – 7H |
МКПВ-10/ЗТ3Р |
198 |
166 166 |
55,5 |
51 |
М27 х 2 |

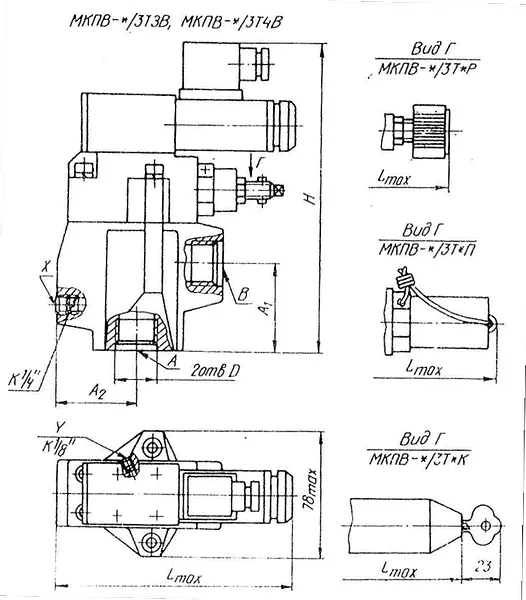

Рис.2. Общий вид предохранительных клапанов с габаритными и присоединительными размерами
Рис.3. График зависимости изменения давления настройки от расхода для предохранительных клапанов МКПВ-10/3Т...
Рис.4. График зависимости изменения давления настройки от расхода для предохранительных клапанов МКПВ-10/ЗТ...1
Рис. 5. График зависимости изменения давления настройки от расхода для предохранительных клапанов МКПВ-10/ЗТ...2 и МКПВ-32/ЗС...3
Рис. 6. График зависимости перепада давления от расхода при разгрузке
1–для предохранительных клапанов МКПВ-10/3***
2–для предохранительных клапанов МКПВ-20/3***
3–для предохранительных клапанов МКПВ-32/3***
Дополнительная информация об изделии
Состав, устройство и работа
Рис. 7. Предохранительный клапан МКПВ
Предохранительный клапан представляет собой установленный в корпус для стыкового или трубного монтажа встраиваемый клапан типа МКПВ-25/ЗТ, состоящий из корпуса, основного и управляющего клапанов (рис. 7).
Управляющий клапан включает в себя стакан 1, в котором размещены пружина 2 и регулировочный винт 3, перемещающийся по резьбе в стакане. Пружина 2 одним концом упирается в конический клапан 4, а другим - в регулировочный винт.
Конический клапан вместе с седлом 5 образуют затвор управляющего клапана. Уплотнение в затворе осуществляется посадкой конической поверхности клапана на кромку седла.
Управляющий клапан ввернут в корпус 6 и уплотняется резиновыми кольцами круглого сечения 7 и 8.
Основной клапан состоит из гильзы 9, в которой расположены клапан 10 и пружина 11, размещается в корпусе для стыкового монтажа 12 и фиксируется сверху корпусом 6 при помощи четырех винтов. Корпус 6 уплотняется на стыковой плоскости кольцами 13 и 14. Уплотнение основного клапана осуществляется резиновыми кольцами 15 и защитными кольцами 16, уплотнение стыковой плоскости корпуса 12 - резиновыми кольцами 17, 18.
Наружная концевая часть регулировочного винта управляющего клапана имеет головку под гаечный ключ. Регулировочный винт управляющего клапана может иметь исполнение с рукояткой. Регулировочный винт с головкой под ключ может закрываться колпачком (с возможностью опломбирования) или замковым устройством
Замковое устройство содержит защитную обойму 1, в которую встроен малогабаритный замок 2.
В обойме расположена поворотная втулка 3, жестко связанная с замком 2 посредством штифта 4 и шайбы 5, скрепленной с замком при помощи штифта 6. С другой стороны втулки закреплен замыкающий штифт 8, входящий одновременно в продольный паз и кольцевую канавку стакана 10 управляющего клапана. Защитная обойма 1 фиксируется от поворота штифтом 7, входящим в продольный паз стакана 10.
При повороте ключа 9 штифт 8 устанавливается в одной плоскости со штифтом 7 при открытом положении устройства.
Далее замковое устройство надвигается на стакан 10, штифты 7 и 8 попадают в продольный паз стакана, причем штифт 8 оказывается напротив кольцевой канавки стакана. Для замыкания устройства достаточно повернуть ключ 9., после чего штифт 8 окажется в кольцевой канавке.
Комплект поставки клапанов МКПВ 10
У нас вы можете купить предохранительные клапаны МКПВ со следуищими комплектующими
Обозначение |
Наименование |
Количество |
|
для внутренних поставок |
для экспорта |
||
МКПВ- */3 ****** 4 |
Клапан предохранительный в сборе |
1 |
1 |
Входят в комплекты стоимость предохранительных клапанов |
|||
Запасные части |
|||
|
Комплект резиновых колец (см. табл. ниже) |
1 |
2 |
Документы |
|||
МКПВ-10/ЗС-000 ЭТ МКПВ-10/ЗС-000 РЭ |
Этикетка Руководство по эксплуатации |
В количестве и на языке согласно требованиям заказа-наряда. При отсутствии специальных требований поставляется этикетка в двух экземплярах на русском языке |
* Поставляется по требованию потребителя вместо этикетки.
Комплект резиновых колец
Условное обозначение резинового кольца по ГОСТ 18829-73 |
Количество на исполнение |
мкпв-*/3Т*** |
|
006-009-19-2-2 |
3 |
008-012-25-2-2 |
1 |
018-022-25-2-2 |
1 |
028-032-25-2-2 |
- |
030-034-25-2-2 |
2 |
037-041-25-2-2 |
1 |
035-040-30-2-2 |
- |
Указания мер безопасности
-
Эксплуатация предохранительных клапанов должна производиться в соответствии с правилами пожарной безопасности и требованиями ГОСТ 12.2.040-79, ГОСТ 12.2.086-83.
-
К обслуживанию предохранительных клапанов допускается персонал после ознакомления с настоящим руководством по эксплуатации.
-
Перед разборкой гидросистемы необходимо отключить все энергоисточники и принять меры против случайного их включения.
-
При обнаружении течи или каких-либо отклонений от нормальной работы следует немедленно отключить гидросистему от энергопитания.
ЗАПРЕЩАЕТСЯ:
разборка гидросистемы, находящейся под давлением;
затяжка крепежных деталей и соединений гидросистемы, находящейся иод давлением;
отбор рабочей жидкости на линиях, ведущих к манометрам;
приближение к месту образования течи гидросистемы, находящейся под давлением.
-
Эксплуатация предохранительных клапанов должна производиться в соответствии с правилами пожарной безопасности и требованиями ГОСТ 12.2.040-79, ГОСТ 12.2.086-83.
-
К обслуживанию предохранительных клапанов допускается персонал после ознакомления с настоящим руководством по эксплуатации.
-
Перед разборкой гидросистемы необходимо отключить все энергоисточники и принять меры против случайного их включения.
-
При обнаружении течи или каких-либо отклонений от нормальной работы следует немедленно отключить гидросистему от энергопитания.
ЗАПРЕЩАЕТСЯ:
разборка гидросистемы, находящейся под давлением;
затяжка крепежных деталей и соединений гидросистемы, находящейся иод давлением;
отбор рабочей жидкости на линиях, ведущих к манометрам;
