Фильтры всасывающие сетчатые 8-10-20-40-80-160 (80) - 2

Фильтры всасывающие сетчатые 8-10-20-40-80-160 (80) - 2



Цена:
от 900 руб.

+7 (343) 361-89-99

+7 (343) 271-33-99

+7 922 181-89-99
 info@99-t.ru

Производимые моделиВес, кгЦена, руб.
Фильтр 8-80-2 всасывающий0,081350 руб.
Фильтр 8-80 всасывающий0,081350 руб.
Фильтр 8-160-2 всасывающий0,081350 руб.
Фильтр 8-160 всасывающий0,081350 руб.
Фильтр 10-80-2 всасывающий0,122100 руб.
Фильтр 10-80 всасывающий0,121800 руб.
Фильтр 10-160-2 всасывающий0,122100 руб.
Фильтр 10-160 всасывающий0,121800 руб.
Фильтр 20-80-2 всасывающий0,273000 руб.
Фильтр 20-80 всасывающий0,273000 руб.
Фильтр 20-160-2 всасывающий0,273000 руб.
Фильтр 20-160 всасывающий0,273000 руб.
Фильтр 40-80-2 всасывающий0,528250 руб.
Фильтр 40-80 всасывающий0,527650 руб.
Фильтр 40-160-2 всасывающий0,528250 руб.
Фильтр 40-160 всасывающий0,527650 руб.
Фильтр 80-80-2 всасывающий2,2112000 руб.
Фильтр 80-80 всасывающий2,2112000 руб.
Фильтр 80-160-2 всасывающий2,2112000 руб.
Фильтр 80-160 всасывающий2,2112000 руб.

Предназначение фильтра всасывающего сетчатого 8-10-20-40-80-160 (80) - 2

Фильтр всасывающий сетчатый устанавливается на всасывающей магистрали насоса, предназначен для очистки от механических загрязнений минеральных масел вязкостью 10-300 мм2/с при температуре окружающей среды 10-55 С в гидравлических и смазочных системах металлорежущих станков и других машин

Структура условного обозначения фильтра всасывающего сетчатого 8-10-20-40-80-160 (80) - 2

Фильтр всасывающий





Х

-



Х





Х

-



Х











Вид климатического исполнения по ГОСТ15150

Предохранительный клапан:

  •  «_» - нет
  •  1 - есть

Номинальная тонкость фильтрации, мкм

  • «80» – 80мкм
  • «160» – 160мкм

Dy - условный проход, мм

  • «8» – 8мм
  • «10» – 10мм
  • «20» – 20мм
  • «40» – 40мм
  • «80» – 80мм

Условное наименование фильтра всасывающего

Описание фильтра всасывающего сетчатого 8-10-20-40-80-160 (80) - 2

Фильтр всасывающий сетчатый изготавливается в 2-х исполнениях: 1 - без предохранительного клапана, 2 - с предохранительным клапаном. Фильтр всасывающий сетчатый имеет каркас, поддерживающий фильтрующий элемент. В верхней части фильтрующего элемента имеется головка с присоединительной резьбой, а нижней части - чашка.

Фильтр сетчатый всасывающий исполнения 2 имеет такое же устройство, как и фильтр исполнения 1, но в нём дополнительно на чашке расположен предохранительный клапан.

Технические характеристики фильтра всасывающего сетчатого 8-10-20-40-80-160 (80) - 2

Фильтр всасывающий

Условный проход, мм

Номинальная тонкость фильтрации,мкм

Ном.Перепад давления при ном. расходе мПа

Номинальный расход, л/мин

Масса, кг.

фильтр всасывающий 8-80-2

8 G1/4"-В

80

<0,007

2

<0,08

фильтр всасывающий 8-80

фильтр всасывающий 8-160-2

160

2,5

фильтр всасывающий 8-160

фильтр всасывающий 10-80-2

10 G3/8"-В

80

8

0,12

фильтр всасывающий 10-80

фильтр всасывающий 10-160-2

160

10

фильтр всасывающий 10-160

фильтр всасывающий 20-80-2

20 G3/4"-В

80

32

0,27

фильтр всасывающий 20-80

фильтр всасывающий 20-160-2

160

40

фильтр всасывающий 20-160

фильтр всасывающий 40-80-2

40 G1 1/2"-В

80

125

0,52

фильтр всасывающий 40-80

фильтр всасывающий 40-160-2

160

160

фильтр всасывающий 40-160

фильтр всасывающий 80-80-2

80 М80х2-7Н

80

320

2,21

фильтр всасывающий 80-80

фильтр всасывающий 80-160-2

160

400

фильтр всасывающий 80-160

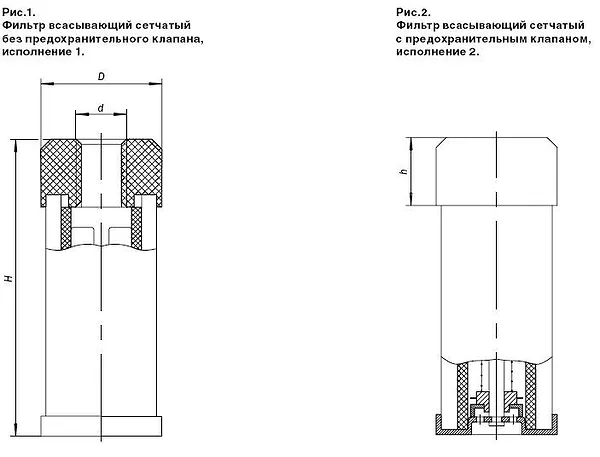

Чертежи фильтра всасывающего сетчатого 8-10-20-40-80-160 (80) - 2

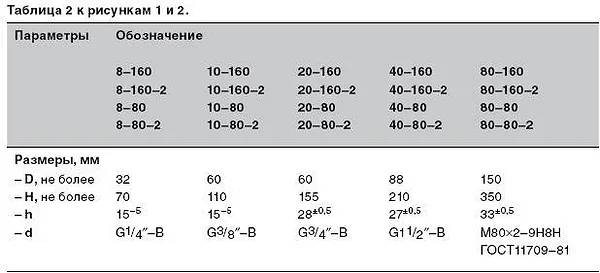

Таблица с размерами фильтра всасывающего сетчатого 8-10-20-40-80-160 (80) - 2



Фильтр всасывающий сетчатый рекомендуется устанавливать на всасывающем трубопроводе перед насосом в месте, удобном для обслуживания и демонтажа. Фильтр в резервуаре необходимо устанавливать с таким расчетом, чтобы нижняя кромка сетки фильтрующего элемента находилась от дна резервуара на расстоянии, равном (или больше) внутреннему диаметру всасывающей трубы насоса, во избежание всасывания механических примесей, осевших на дно резервуара. Уровень масла в резервуаре должен быть выше головки фильтра. По мере засорения фильтрующего элемента его следует промывать в чистом бензине кисточкой.

Пример условного обозначения фильтра всасываюего сетчастого, с условным проходом 20 мм, тонкостью фильтрации 160 мкм, исполнения 1, для стран с умеренным климатом:
     - фильтр всасывающий сетчатый 20-160 УХЛ4 ОСТ2С41-2-80
     Пример условного обозначения фильтра всасываюего сетчастого, с условным проходом 40 мм, тонкостью фильтрации 80 мкм, исполнения 2, для стран с тропическим климатом:
     - фильтр всасывающий сетчатый 40-80-2 О4 ОСТ2С41-2-80
Заметки по эксплуатации и хранению.
Фильтр всасывающий сетчатый рекомендуется устанавливать на всасывающем трубопроводе перед насосом в месте, удобном для обслуживания и демонтажа.
Подсос воздуха в месте соединения всасывающей трубы насоса и фильтра не допускается.
Фильтр в резервуаре необходимо устанавливать с таким расчетом, чтобы нижняя кромка сетки фильтрующего элемента находилась от дна резервуара на расстоянии, равном (или больше) внутреннему диаметру всасывающей трубы насоса, во избежание всасыания механических примесей, осевших на дно резервуара.
Уровень масла в резервуаре должен быть выше головки фильтра.
Периодически, по мере засорения фильтрующего элемента, следует промывать его в чистом бензине кисточкой.
Внимание! Монтаж и демонтаж фильтра осуществляется только за головку фильтра.
Условия хранения - 2(С).
Условия транспортирования-  средние.
Пример условного обозначения фильтра всасывающего сетчатого с условным проходом Dy=10 и тонкостью фильтрации 160 мкм, исполнения 1, для стран с умеренным климатом:
Фильтр всасывающий сетчатый 10-160 УХЛ4 ОСТ2С41-2-80
то же, исполнения 2, для стран с тропическим климатом:
Фильтр всасывающий сетчатый 10-160-2 04 УХЛ4 ОСТ2С41-2-80
Возможные варианты маркировки фильтров:
8-160, 8-160-2, 8-80, 8-80-2, 10-160, 10-160-2, 10-80, 10-80-2, 20-160, 20-160-2,
20-80, 20-80-2,40-160,40-160-2,40-80,40-80-2, 80-160, 80-160-2, 80-80, 80-80-2
