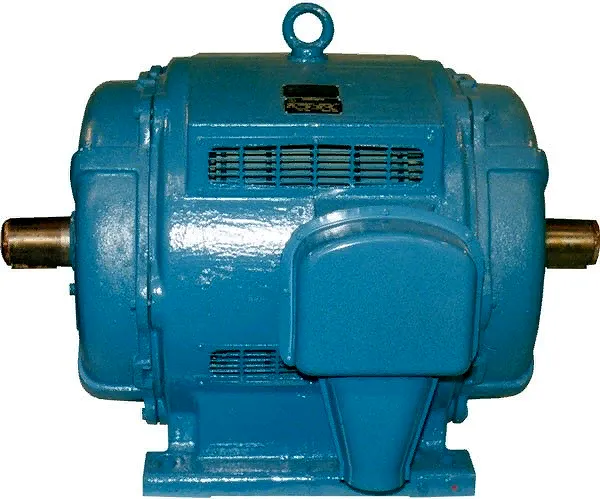

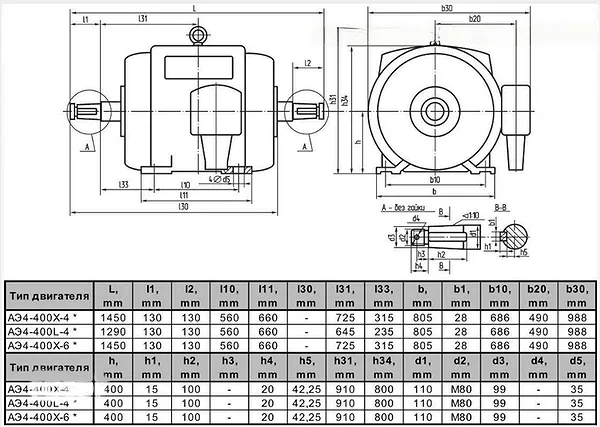

Электродвигатели АЭ4-400L-4У2
Электродвигатель АЭ4-400L –асинхронный трехфазный двигатель с короткозамкнутым ротором,предназначенный для привода пятимашинных преобразовательных агрегатов экскаваторов ЭКГ-5, ЭКСГ-5, ЭКГ-4,6Б, ЭКГ-5В; ЭКГ-5А-УС.
Электродвигатели серии АЭ4 работают от сетипеременного тока напряжением 6000 В и выпускаются в модификациях с различной длиной корпуса иклиматического исполнения (включая варианты для работы в тропиках и на севере).
Маркировка двигателей АЭ4-400X-4 Х2:
- АЭ - асинхронный электродвигатель с короткозамкнутым ротором, защищенного исполнения, экскаваторный;
- 4 – номер базовойсерии;
- 400 - высота оси вращения, мм;
- L- установочная длина корпуса (L, Х);
- 4 - число полюсов;
- Х2 - климатическое исполнение (У, Т) и категория размещения
по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Особенности конструкции :
- Статор электродвигателя АЭ4-400L включает: чугунную станину, сердечник и жесткую обмотку, уложенную в открытые пазы. Шесть выводных концов обмотки статора соединены в «звезду» и закреплены на фарфоровых изоляторах в коробке выводов.
- Ротор электродвигателя АЭ4-400L состоит из вала и сердечника с радиальными и аксиальными каналами.
- Литая короткозамкнутая алюминиевая обмотка ротора;
- Литые чугунные подшипниковые щиты с подшипниками качения 70322 и окнами с жалюзи для воздушного охлаждения;
- Рекомендуемая смазка подшипников – консистентный Литол-24. Допускается применение смазок ЦИАТИМ-201 и ЦИАТИМ-202;
- Штампованная коробка выводов с кабельной муфтой, рассчитанная на присоединение как алюминиевых, так и медных кабелей.
Технические характеристики
Мощность |
250 кВт |
Сила тока |
28,6 А |
Частота вращения |
1500 об/мин |
Вес |
1350 кг |
Габариты (длина*ширина*высота) |
1290*805*910 мм |
КПД |
94,5% |
Cos φ |
0,89 |
Монтажное исполнение |
IM 1004 |
Допустимое отклонение напряжения |
до 10% от номинального значения |
Способ защиты двигателей |
IР21 |
Способ защиты коробки выводов |
IР55 |
Способ охлаждения |
1С01 |
Изоляция |
Типа «Монолит» класса F |
Условия эксплуатации электродвигателей АЭ4-400L
Электродвигатели АЭ4-400L предназначены для эксплуатации в следующих условиях:
- при температуре окружающего воздуха: от –45 до 40ºС (для климатического исполнения У2), от –10 до 45ºС (для климатического исполнения Т2);
- на высоте: не более 1000 м над у.м.;
- при относительной влажности: до 80% при температуре 20ºС (для климатического исполнения У2); до 90% при температуре 27ºС (для климатического исполнения Т2);
- при невзрывоопасной окружающей среде, не содержащей токопроводящей пыли, с содержанием коррозийно-активных реагентов: –сернистого газа: от 20 до 250 мг/(м2 •сут); – хлоридов: менее 0,3 мг/(м2 •сут); содержание инертной пыли:– до 10 мг/м3;
- при допустимых линейных (центробежных) ускорениях поворотной платформы экскаватора – до 1 м/с2 с частотой повторения нагрузок – от 10 до 12 раз/мин;
- при внешних вибрационных нагрузках в трех взаимно перпендикулярных направлениях с частотой от 1 до 35 Гц и при максимальном ускорении 0,5 g под воздействием одиночных ударов с ускорением до 3 g длительностью от 4 до 60 мс;
- при максимально допустимом крене и дифференте – до 12⁰;
- в условиях безопасности в соответствии с ГОСТ 12.2.007.0—75 и ГОСТ 12.2.007.1—75.
Электродвигатели АЭ4-400L полностью соответствуют требованиям "Правил техники безопасности при эксплуатации электроустановок потребителей", "Правил технической эксплуатации электроустановок потребителей", "Правил устройств электроустановок".
