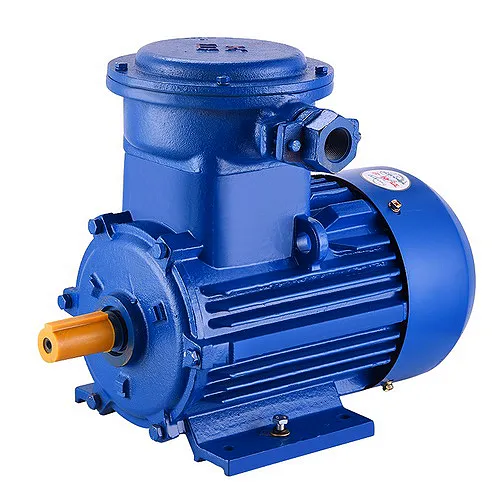

Электродвигатель ВА 315 S8
Описание
ВА315S8 - электродвигатель взрывозащищенный 90 кВт 740 об/мин IM1081(B3) лапы
Асинхронный взрывозащищенный электродвигатель предназначен для привода механизмов в химической, газовой, нефтедобывающей и смежных отраслях промышленности, где могут образовываться взрывоопасные смеси газов и паров с воздухом, отнесенные к категориям IIA, IIB, по ГОСТ Р 51330.11 и группам воспламеняемости Т1, Т2, Т3 и Т4 по ГОСТ Р 51330.5. Рассчитаны для работы от сети переменного трехфазного тока частотой 50Гц, напряжение 380В, 220/380, 380/660В.
Изоляция обмоток статора соответствует классу нагревостойкости F и может выдерживать нагрев до 150ºС. Самым оптимальным режимом эксплуатации электромотора ВА315S8 является режим S1, который подразумевает продолжительную работу со стабильной нагрузкой.
Основные характеристики двигателя указаны на металлической табличке (шильдике) прикрепленной сбоку или сверху около клемной коробки. Пример такой таблички с данными приведен ниже.
Расшифровка маркировки электродвигателя
- ВА - асинхронный взрывозащищенный электродвигатель, по стандарту ГОСТ;
- 315 - габарит двигателя (расстояние от оси вращения до плоскости крепления: 315 мм);
- S - условная длина сердечника статора (установочный размер по длине станины);
- 8 - число полюсов отвечает за кол-во оборотов ротора до 750 об/мин;
- У2 - умеренный климат, категория размещения 2 под навесом, без прямого попадания воды;
- 1ExdIIBT4 - обозначение маркировки взрывозащиты;
ДВИГАТЕЛЬ АСИНХРОННЫЙ
Взрывозащищенный Двигатель ВА315S8 изготавливается в климатических исполнениях: умеренном – У1, У2, У3; тропическом – Т2 по ГОСТ 15150, а также для холодного климата УХЛ. Степень защиты двигателей IP54, IP55 по ГОСТ 17494. Метод охлаждения двигателей IC411 по ГОСТ 20459.
.ХАРАКТЕРИСТИКИ
Основные параметры | |
---|---|
Мощность, кВт | 90 |
Тип электродвигателей | асинхронные трехфазные взрывозащищенные |
Частота вращения вала (фактическая) | 740 |
Напряжение, В | 380/660 |
Ток, Iн, А | 178 |
КПД, % | 93,8 |
Кратность пускового момента Мп/Мн | 1,8 |
Коэффициент мощности, Соs ф | 0,82 |
Кратность максимального момента Mmax/Мн | 2 |
Частота вращения вала | 750 об/мин |
Маркировка взрывозащиты | 1ExdIIBT4 |
Исполнение и возможные модификации | |
Климатическое исполнение | У2.5, Т2.5, УХЛ 2.5 |
Степень защиты от влаги и пыли | IP54, IP55 |

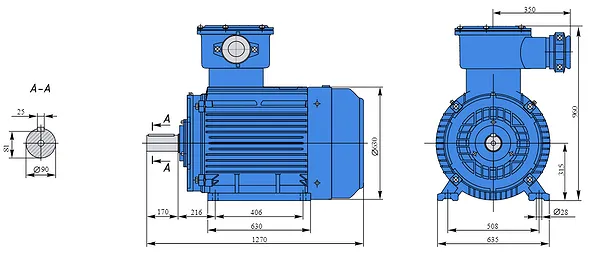

Габаритные размеры | |
Диаметр вала, мм | 90 |
Диаметр фланца, мм | 660 |
Размеры (ВхДхГ), мм | 960x1270x630 |
Вес, кг | 1078,00 |
