Муфта-тормоз УВ3141 фрикционная (Пресс КД2126 (40тс))

Муфта-тормоз УВ3141 фрикционная (Пресс КД2126(40тс))



Описание



    Муфта-тормоз универсальная типа УВ 3141-00 предназначена для установки в качестве основного элемента системы включения кривошипных механических прессов, которые рассчитаны на электропневматический способ соединения и рассоединения ведущих и ведомых частей привода. Применяется в прессе КД2126

Принцип действия

Муфта-тормоз УВ3141 многодисковая, жестко сблокированная, фрикционная муфта с пневматическим включением, состоит из ведущей, ведомой и тормозной частей.

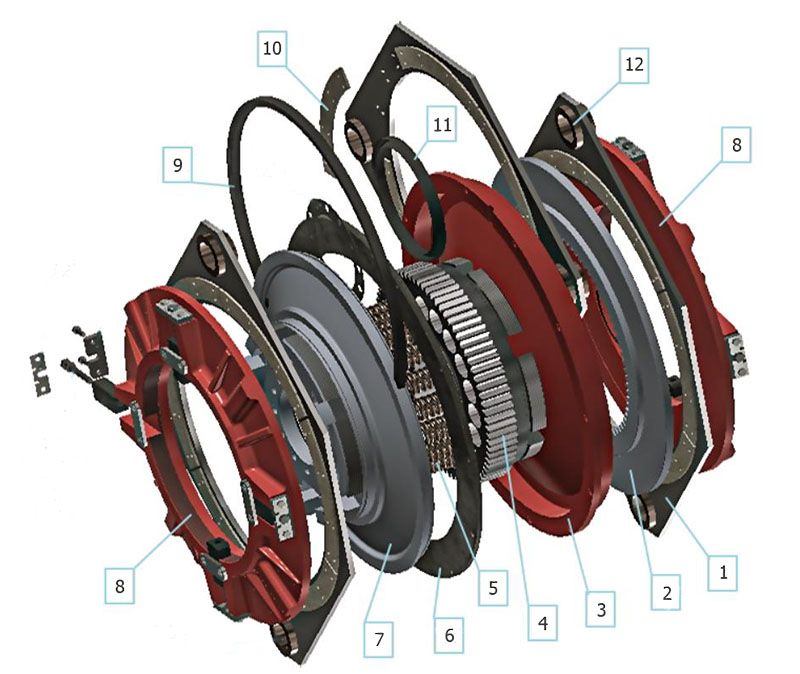

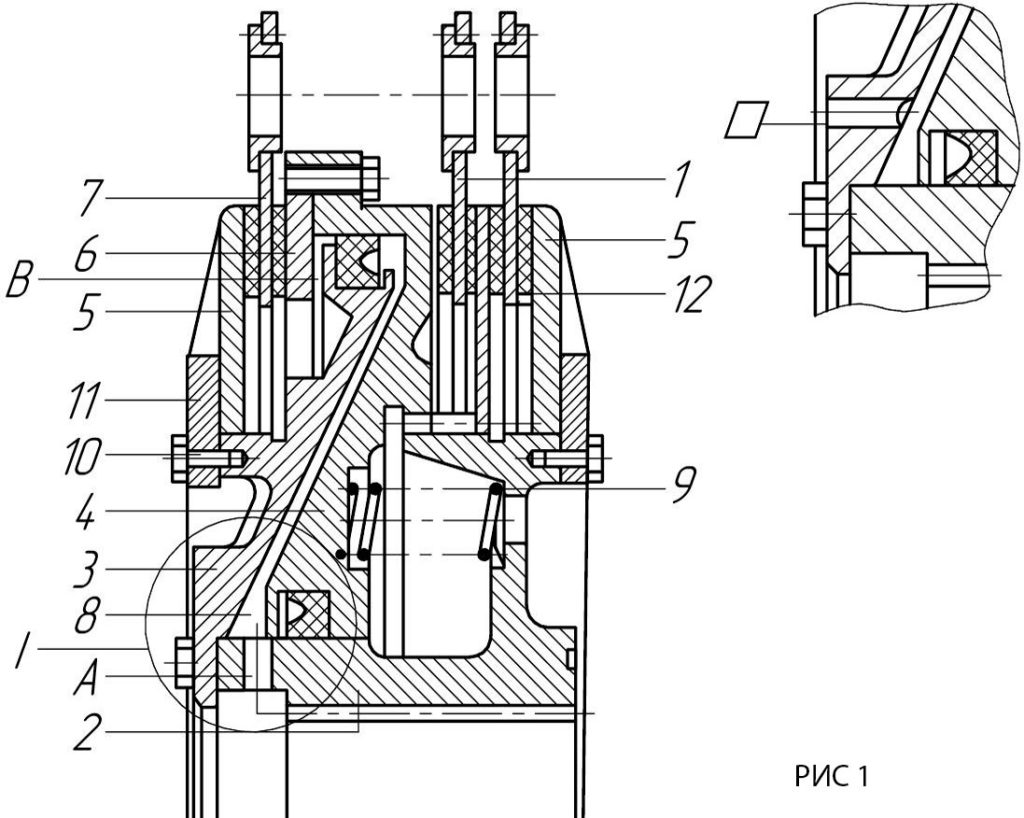

В ведущую часть Муфты-тормоз УВ3141 входят ведущие диски УВ3141-00Б-009 (рис. 1, п.7) с фрикционными накладками, в ведомую часть Муфты-тормоз УВ3141 входят ступица УВ3141-00Б-101 (рис.1, п.2) с неподвижно присоединенным поршнем УВ3141-00Б-102 (рис.1, п.3), цилиндр УВ3141-00Б-103 (рис.1, п.4), перемещающийся вдоль оси, опорные диски УВ3141-00Б-105 (рис.1, п.5) муфты и тормоза, установленные на резьбе ступицы УВ3141-00Б-101 (рис.1, п.2) и поршня УВ3141-00Б-102 (рис.1, п.3), жестко установленный на цилиндре нажимной диск (прижимной) УВ3141-00Б-407 (рис.1, п.6) тормоза, и промежуточный зубчатый диск УВ3141-00Б-406 (рис.1, п.12). Тормозная часть состоит из тормозного диска УВ3141-00Б-009 (рис.1, п.1) с приклепанными фрикционными накладками из материала Ретинакс или Фородо.

Работа муфты-тормоз УВ3141 происходит таким образом: сжатый воздух через воздухоподводящую головку ГВП-16 и эксцентриковый вал поступает в пневмокамеру, расположенную между поршнем УВ3141-00Б-102 и цилиндром УВ3141-00Б-103, перемещая цилиндр УВ3141-00Б-103 вдоль оси эксцентрикового вала в сторону муфты УВ3141 и зажимая ведущие диски УВ3141-00Б-009. Диски тормозные УВ3141-00Б-009 муфты-тормоз через пальцы связаны с постоянно вращающимся маховиком. Происходит передача крутящего момента через ступицу УВ3141-00Б-101 на эксцентриковый вал.

Из пневмокамеры в атмосферу выпускается сжатый воздух через воздухоподводящую головку ГВП и пневмораспределитель, в момент торможения вала. При этом цилиндр УВ3141-00Б-103 под воздействием пружин возвращается в сторону тормоза и зажимает тормозной диск УВ3141-00Б-009, расположенный на пальцах, установленных в станине механизма. В результате происходит торможение подвижных частей пресса.

Технические характеристики тормозной муфты УВ3141



Наименование параметра	УВ-3141
Крутящий момент, кгс*м	1250
Тормозной момент, кгс*м	200
Момент инерции, возникающий на ведомых деталях, кгс*м	26,9
Наибольшая частота вращения, об/мин	160
Рабочее давление воздуха, мПа	0,45
Наибольшее число включений в минуту	63
Диаметр, мм	640
Масса , кг	126
