Технические характеристики Гидрораспределителей ВМР6, 1РМР6
| Параметр | Нормы для типоразмеров | ||
| В6 | 1Р6 | 2Р6 | |
| Условный проход, мм | 6 | ||
| Расход рабочей жидкости, л/мин | 12,5-16 | 20-25 | 25-40 |
| Номинальное давление на входе, МПа (кгс/см2) | 32 (320) | ||
| Максимальное давление на выходе, МПа (кгс/см2) | 6 (60) | ||
| Максимальное давление управления, МПа (кгс/см2) | 0,6-6,0 (6-60) | ||
| Масса, кг | 1,6 |
||
Предназначение
Гидрораспределители золотниковые предназначены для изменения направления, пуска и останова потока рабочей жидкости в гидравлических системах стационарных и мобильных машин.
Структурный код обозначения ВМР6
| В | X | 6 | X | X | X | X | X | X | ||||||||
| Климатическое исполнение и категория размещения: УХЛ4,04,ХЛ1 по ГОСТ 15150. Степень защиты: 6 - степень защиты JP65 для привода ПЭ35. Не обозначается – JР54. | ||||||||||||||||
| Подсоединение электрокабеля к электромагниту: не обозначается штепсельный разъем ЭМ6-900 для исполнении УХЛ4 04, ХЛ1. Д - штепсельный разъем с выпрямителем для привода ЭМ6М. Д1 - выпрямитель встроен в колодку привода для напряжения 110 и 220В частотой 50 или 60Гц, при этом ШР - общего исполнения. Су- подвод через угловой штепсельный разъем 2РМГ для исполнения ХЛ1 и по заказу покупателя для исполнении УХЛ4 04. Сп- подвод через прямой штепсельный разъем 2РМГ для привода ПЭ35. С1- однопроводный штепсельный разъем | ||||||||||||||||
| Ручное управление электромагнитом для (ВЕ): Н - электромагнит с кнопкой управления. Не обозначается - электромагнит без кнопки управления. М - эл. магнит ЭМ6М | ||||||||||||||||
| Род тока, напряжения, частота и тип привода эл. магнита: В - переменное напряжение 24, 36, 110(127), 220В (частота 50 Гц не обозначается), 220В частота 60 Гц, Г - постоянное напряжение 12, 24, 48, 110, 220В. Не обозначается эл. магнит КВМ35, ПЭ35 | ||||||||||||||||
| Способ установки золотника: О - без пружинного возврата для схем 574,574А (кроме ВМР6), ОФ - без пружинного возврата с фиксацией для схем 573 (только для ВЕ6), 574 и 574А (кроме ВМР6), Ф - без пружинного возврата с фиксацией (только для ВММ6). Не обозначается пружинный возврат | ||||||||||||||||
| Схема распределения потока рабочей жидкости |
||||||||||||||||
| 6 - условный проход Ду=6 мм | ||||||||||||||||
| Вид управления: Е-электромагнитное, Х-гидравлическое, ММ-ручное, МР-механическое | ||||||||||||||||
| В - гидрораспределитель золотниковый | ||||||||||||||||
Структурный код обозначения 1PMP6
| 1 | P | X | 6 | X | X | X | X | X | X | X | ||||||||||
| Категория размещения по ГОСТ 15150: Степень защиты: 6 - степень защиты JP65 для привода ПЭ35. Не обозначается – JР54 | ||||||||||||||||||||
| Климатическое исполнение: УХЛ4,04,ХЛ1 | ||||||||||||||||||||
| Подсоединение электрокабеля к электромагниту. Не обозначается штепсельный разъем ЭМ6-900 для исполнении УХЛ4 04, ХЛ1. Д - штепсельный разъем с выпрямителем для привода ЭМ6М. Д1 - выпрямитель встроен в колодку привода для напряжения 110 и 220В частотой 50 или 60Гц, при этом ШР - общего исполнения. Су- подвод через угловой штепсельный разъем 2РМГ для исполнения ХЛ1 и по заказу покупателя для исполнении УХЛ4 04. Сп- подвод через прямой штепсельный разъем 2РМГ для привода ПЭ35. С1- однопроводный штепсельный разъем | ||||||||||||||||||||
| Ручное управление электромагнитом для (ВЕ): Н - электромагнит с кнопкой управления. Не обозначается - электромагнит без кнопки управления. М - эл. магнит ЭМ6М | ||||||||||||||||||||
| Род тока, напряжения, частота и тип привода эл. магнита: В - переменный ток напряжением 24, 36, 110(127), 220В (частота 50 Гц не обозначается), 220В частота 60 Гц; Г - постоянный ток напряжение 12, 24, 48, 110, 220В. У - эл. магнит ЭМ10М для Ду=10мм. Не обозначается эл. магнит КВМ35, ПЭ35 | ||||||||||||||||||||
| 'Способ установки золотника: О - без пружинного возврата для схем 573 (только для 1РХ10), 574, 574А (кроме исполнения ММ, МД, МР); ОФ - без пружинного возврата с фиксацией для схем 573 (только для 1РХ10) 574, 574А (кроме исполнения ММ, МД, МР); Ф - без пружинного возврата с фиксацией для всех схем исполнения ММ и для 574, 574А, 573, 574Е исполнение 1РМД10. Не обозначается пружинный возврат | ||||||||||||||||||||
| Схема распределения потока рабочей жидкости | ||||||||||||||||||||
| 6 - условный проход Ду=6 мм | ||||||||||||||||||||
| Вид управления: Е-электромагнитное, Х-гидравлическое, ММ-ручное, МД-ручное (от поворотного переключателя), МР-механическое | ||||||||||||||||||||
| Р - гидрораспределитель золотниковый | ||||||||||||||||||||
| 1 - номер конструкции | ||||||||||||||||||||
Габаритные и присоединительные размеры

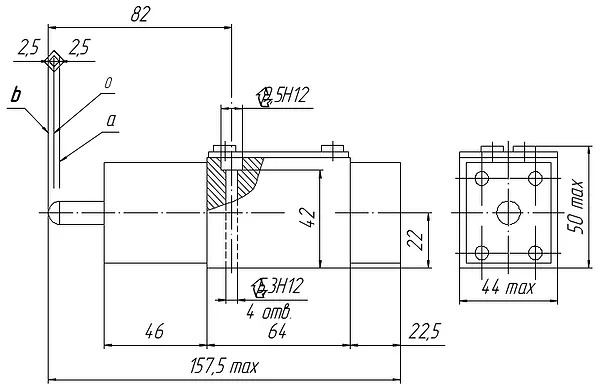

Трёхпозиционный гидрораспределитель 1PMP6

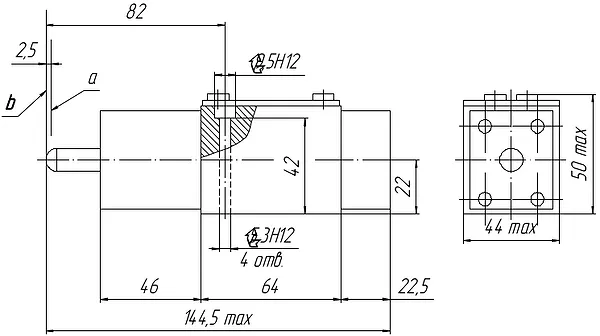

Двухпозиционный гидрораспределитель 1PMP6
