Гидрораспределитель Kladivar
- Гидрораспределители золотниковые
- Четырёхлинейные трёхпозиционные (4/3)
- С непосредственным управлением от электромагнита
- Изменяют направление потока рабочей жидкости
- Снабжены кнопкой ручного управления

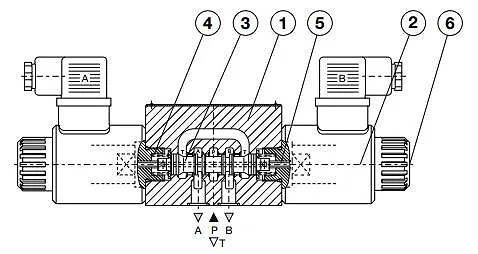

Принцип действия KV-4/3/5KO-6-G
У четырёхлинейного трёхпозиционного (4/3) гидрорапрседелителя центральная позиция золотника является нейтральной. Для перемещения золотника в рабочее положение (a) и (b) подаётся ток соответственно на электромагниты "a" и "b", при этом сердечник электромагнита воздействует на управляющий золотник (3) через толкатель (5).
В результате открываются каналы для прохождения потока и устанавливаются соответствующие связи между каналами A, B, P, T.
Если на электромагнит (2) не подаётся электропитание, пружина (4) возвращает золотник управления (3) в нейтральную позицию. Переключение золотника можно осуществит вручную при помощи ручного устройства аварийного управления (кнопка ручного дублирования).
Пояснения:
1. Магистраль Т в гидрораспределителях с золотниками 41А и 41В следует использовать в качестве канала, по которому сливаются утечки - для гарантированного заполнения рабочей жидкостью торцевых полостей гидрораспределителя, необходимо в сливной линии Т поддерживать 4 бара.
2. Золотник 81 предназначен для гидрораспределителя с двумя рабочими положениями. Имеет два электромагнита без пружин. Это позволяет удерживать (фиксировать) золотник в рабочем положении. Золотник также остаётся в рабочем положении, когда напряжение не подаётся на электромагниты.

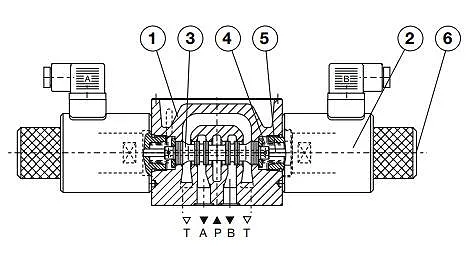

Принцип действия KV 4/3 5KO 10 G
У четырёхлинейного трёхпозиционного (4/3) гидрорапрседелителя центральная позиция золотника является нейтральной. Для перемещения золотника в рабочее положение (a) и (b) подаётся ток соответственно на электромагниты "a" и "b", при этом сердечник электромагнита воздействует на управляющий золотник (3) через толкатель (5).
В результате открываются каналы для прохождения потока и устанавливаются соответствующие связи между каналами A, B, P, T.
Если на электромагнит (2) не подаётся электропитание, пружина (4) возвращает золотник управления (3) в нейтральную позицию. Переключение золотника можно осуществит вручную при помощи ручного устройства аварийного управления (кнопка ручного дублирования).
Пояснения:
1. Магистраль Т в гидрораспределителях с золотниками 41А и 41В следует использовать в качестве канала, по которому сливаются утечки - для гарантированного заполнения рабочей жидкостью торцевых полостей гидрораспределителя, необходимо в сливной линии Т поддерживать 4 бара.
2. Золотник 81 предназначен для гидрораспределителя с двумя рабочими положениями. Имеет два электромагнита без пружин. Это позволяет удерживать (фиксировать) золотник в рабочем положении. Золотник также остаётся в рабочем положении, когда напряжение не подаётся на электромагниты.
