Гидрораспределитель 1Р323 (Ду=32мм)

Гидрораспределители золотниковые с электрогидравлическим управлением $1 , $1 , 1Р322, 2Р323, 2Р322 предназначены для изменения направления, пуска и останова рабочей жидкости в гидравлических системах. Гидрораспределители имеют схемы распределения рабочей жидкости согласно ГОСТ24679-81. Гидрораспределители работают на минеральных маслах с номинальной тонкостью фильтрации 25 мкм (класс чистоты не ниже 13 по ГОСТ17261-71, кинематической вязкостью от 10 до 380 сСт (мм2/с) и температуре окружающей среды от -40 до +45 °С

В гидрораспределителях $1 АЕ, $1 АЛ, $1 БЕ, $1 БЛ (номинальное давление 32 Мпа) и гидрораспределителях 1Р202АЕ, 1Р322АЛ, 1Р322БЕ, 1Р322БЛ (номинальное давление 20 Мпа) электрогидравлическое управление осуществляется при помощи пилотов с Dy = 6 мм (гидрораспределители 1РЕ6, ВЕ6).

В гидрораспределителях 2Р323АЕ, 2Р323АЛ, 2Р323БЕ, 2Р323БЛ (номинальное давление 32 Мпа) и гидрораспределителях 2Р202АЕ, 2Р322АЛ, 2Р322БЕ, 2Р322БЛ (номинальное давление 20 Мпа) электрогидравлическое управление осуществляется при помощи пилотов с Dy = 10 мм (гидрораспределители 1РЕ10, ВЕ10).

В гидрораспределителях типа $1 используется непосредственное управление: ручное, ножное, механическое от кулочка или механическое от тяги.

Рекомендуемые рабочие жидкости:

в зимнее время ВМГЗ ТУ38-101.479-86 и МГЕ468 ТУ38-001347-83 при тем пер ату ре рабочей жидкости от минус 40 °С до плюс 55 °С.

Рекомендуемые рабочие жидкости:

И-Г-С-32,И-Г'-С-46, И-Г-С-68 ГОСТ. 17479.4-87 (ИГП-18. ИГП-30, И-Г-П-38 ТУ 38.101.413-76) И-Г-В-46 ГОСТ 17479.4-87 (ВНИИНП-403 ГОСТ 16728-78) и другие - с аналогичными свойствами при температуре рабочей жидкости от + 1°С до +70°С.

Структура услловного обозначения гидрораспределителей $1

Технические характеристики гидрораспределителей $1

Таблица технических характеристик $1

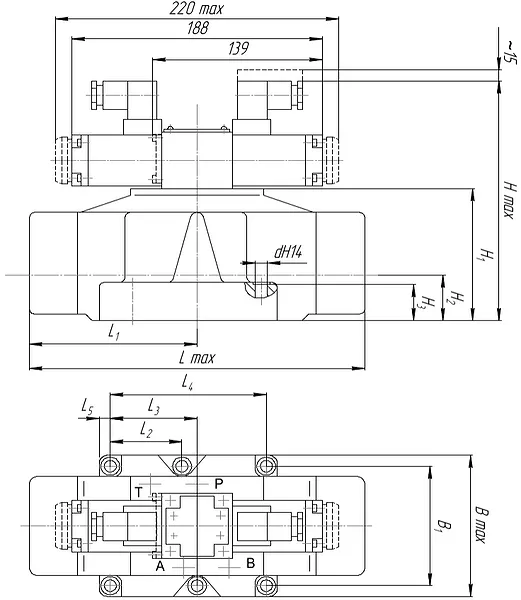

Габаритные и присоединительные размеры

Таблица габаритных размеров

Таблица аналогов гидравлических схем для гидрораспределителей

Запрещается:

-    эксплуатация гидрораспределителей при давлении выше значений, указанных в технической характеристике, и при температурю, не соответствующей требованиям руководства по эксплуатации;

-    разборка системы и гидрораспределителей, находящихся под давлением;

-    затяжка крепежных деталей, соединений гидросистемы, находящихся под давлением;

-   приближаться к месту образования течи гидросистемы, находящейся под давлением.

Монтаж и установка $1

При наладочных работах основной золотник гидрораспределителя можно перемещать кнопкой при отключенном электромагните и при условии подачи потока управления.

Вывод проводов пилота управления можно осуществлять в 4-х направлениях.

Для изменения направления штепсельного разъема необходимо отвернуть винт, снять угольник с колодкой, снять колодку, развернуть угольник в нужном направлении и собрать в обратной последовательности.

Подвод и слив масла для системы управления могут быть независимы от основного потока или могут объединяться с ним

Завод изготавливает гидрораспределители согласно заказу потребителя, и при переделке их потребителем претензии переналадки и последствиям от нее не принимаются.

Слив управления не может бить объединен с основным сливом в следующих

случаях:

а) когда давление в сливной полости основного гидрораспредслителя превышает 6 МПа;

б) при управлении от основного потока и объединенном сливе управления для схем, указанных в п. 1.8.

При управлении от вспомогательного потока и сливе управления объединенным с общим сливом, для схем, указанных., давление в основных сливных полостях должно быть меньше давления управления на 1,4 МПа.

В зависимости от вида центрирования возвращение золотника в исходное положение может осуществляться:

-     одной или двумя пружинами поз. 3 (исполнение с пружинным возвратом);

-     давлением, подводимым одновременно в обе крышки 4 (исполнение с гидравлическим возвратом).

Гилрораспределитель изготавливается со следующими вспомогательными

узлами и устройствами:

1) Дроссельная плита предназначена для регулирования времени срабатывания гидрораспределителя. При повороте регулировочного винта по часовой стрелке время срабатывания увеличивается, при повороте против часовой стрелки - уменьшается. Регулирование может осуществляться как на подводе, так и на отводе потока управления. Для перенастройки способа регулирования необходимо снять дроссельную плиту, повернуть ее вокруг продольной оси на 180° и установить на место.

2) Устройства, ограничивающие ход золотника (для элекгрогидравлического и гидравлического вида управления).

5.6 Работа гидрораспределителя в исходном «О» положении золотника удерживается пружинами 3. При включении левого узла управления или отвода рукоятки вправо распределение потока будет соответствовать позиции «в» и при включении правого узла направления при отводе рукоятки влево распределение потока будет соответствовать поз. «а».

Порядок установки $1

5.1  Гилрораспределители поставляются предприятием-изготовителем в собранном законсервированном и упакованном виде по ГОСТ 15108-80.

5.2  При расконсервации гилрораспределители тщательно очистить от анти­коррозийной смазки деревянной лопаткой, а оставшуюся смазку с наружных поверхностей, стыковой плоскости и подводных каналов чистыми салфетками, смоченными в уайг-спирте или других органических растворителях.

5.3  Гилрораспределители должны крепиться винтами из стали с пределом прочности не менее 980 МПа.

5.4  Перед подготовкой к эксплуатации гидрораспределителя необходимо с электромагнита снять крышку и на ее место установить штепсельный разъем.

5.5  Гидрораспределители монтируются нижней (стыковой) плоскостью, уплотненной круглыми резиновыми кольцами по ГОСТ 18829-73 на панель машины непосредственно или на промежуточную плиту, которая в свою очередь крепиться на панели.

Монтажная поверхность панели должна иметь параметр шероховатости Ра = 1,6и допуск плоскости не более 0,01/100 мм.

5.6  Положение при монтаже для гидрораспределителей с фиксацией золотника только горизонтальное, для других исполнителей - любое, но преимущественно горизонтальное.

Момент затяжки крепежных винтов к монтажной плите для гидрораспределителя = 20 мм, М3 = 60...75Н м, Dy = 32 мм, М3 = 130... 150 Н _м.

Возможные неисправности и методы их устранения
