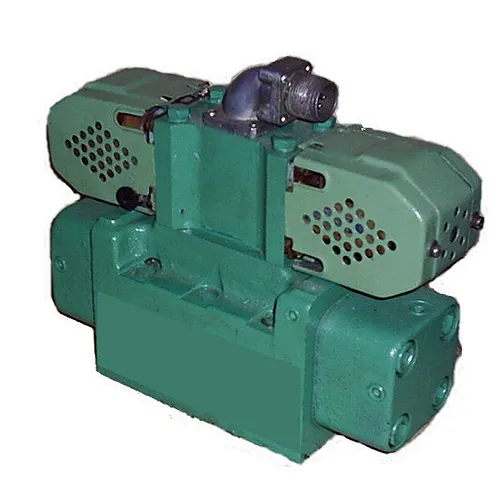

Гидрораспределитель 14ПГ 74-24
|
Другие модели оборудования этой серии | Цена, руб. |
Гидрораспределители Г72, Г73, Г74 Болгария | от 5000 руб. |
Гидрораспределитель 14ПГ 74-24
Общее описание
Гидрораспределитель 14ПГ74-24 принадлежит к серии составных гидравлических механизмов крайне обширной области применения. Основное предназначение моделей серии: переключение потоков рабочей жидкости в системах гидрофицированных мобильных машин разнообразного характера. В том числе — станковых агрегатах металлообрабатывающего, прессового, общемашиностроительного типа, а также мобильных машинах строительного-дорожного и прочего назначения.
Конструкционно распределитель 14ПГ74-24 состоит из корпуса с размещённым в нём золотником. К полости золотника подведены подающие, нагнетающие и отводные каналы, при движении золотника в нужную сторону отверстия каналов отпираются и запираются цилиндрами золотника.
В модели 14ПГ74-24 предусмотрено простое механическое управление золотником: сдвиг золотника в сторону и его возвращение в исходное нейтральное положение производится вручную.
Гидравлическую схему конкретного гидрораспределителя (количество, назначение и последовательность отпирания/запирания каналов) можно узнать, посмотрев в прилагаемой таблице первые две цифры артикула модели.
Модель выполнена с присоединением стыкового типа
Гидрораспределители производства Болгария являются одними из наиболее надежных и качественных компонентов гидравлических систем. Они отличаются не только высоким качеством и надежностью, но и доступной ценой. Данные распределители предлагаются в различных конфигурациях и вариантах исполнения, что позволяет выбрать оптимальный вариант для каждой конкретной гидравлической системы.
Гидрораспределитель 14ПГ 74-24 обладает высокой точностью регулировки и позволяет установить оптимальную скорость потока рабочей жидкости. Производительность этой модели равна 80/160 л/мин, что позволяет точно контролировать передачу энергии и обеспечивать равномерное распределение потока в системе.
Гидрораспределители болгарского производства отличаются компактным и легким дизайном, что позволяет упростить их монтаж и использование, в данной модели вес равен - 20 кг.
Гидрораспределитель может работать при давлении до 20 МПа, что обеспечивает безопасную и эффективную работу гидравлической системы.
В целом, гидрораспределители производства Болгария являются надежными и эффективными компонентами гидравлических систем. Они отвечают самым высоким стандартам качества и широко применяются в различных отраслях промышленности, таких как строительство, сельское хозяйство, машиностроение и другие, где требуется надежное и эффективное регулирование потока рабочей жидкости.
Назначение
Гидрораспределители ПГ74-24, ПГ72-34 (14ПГ74-24, 15ПГ74-24, 44ПГ74-24, 45ПГ74-24, 54БПГ72-34, 55БПГ72-34) предназначены для пуска, останова и изменения направления потока рабочей жидкости в гидравлических системах станков, прессов и других гидрофицированных машин с рабочим давлением до 20 МПа (200кгс/см²). Управление потоком рабочей жидкости происходит при помощи золотника, перемещаемого электромагнитами (ПГ73-1), потоком рабочей жидкости от электромагнитного пилота (ПГ73-2), потоком рабочей жидкости от какого-либо внешнего распределителя (ПГ72-2) и вручную при помощи рычага (ПГ74-2). В зависимости от исполнения гидрораспределители могут иметь различные схемы распределения потока рабочей жидкости.
Гидрораспределители ПГ-72-34, ПГ-74-24 работают на минеральных маслах с классом чистоты не грубее 13 по ГОСТ 17216-71 и вязкостью от 10 до 400 мм²/с (сСт) при температуре от 0°C до +55°C в интервале температур окружающей среды от 0°C до +50°C.
