Гидроклапан МКРВ 10/3М2Р2

15745


Цена:
4000 руб.

+7 (343) 361-89-99

+7 (343) 271-33-99
 info@99-t.ru

Характеристики продукта
Диаметр, Ду10
Вес, кг3,3
Гидроклапаны МКРВ10/3М2Р2 редукционные предназначены для создания или поддержания в гидравлических системах определенного давления, сниженного относительно давления источника
Другие модели оборудования этой серии Цена, руб.
Гидроклапан МКРВ.../3М редукционный руб.

Предназначение гидроклапанов МКРВ10/3М2Р2

Клапаны модульного монтажа применяются для упрощения изготовления трубопроводов, сокращения их числа, модернизации действующего оборудования при сохранении всех основных параметров.

Область применения - гидроприводы прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.

Описание гидроклапанов МКРВ10/3М2Р2

Клапаны работают на минеральных маслах с тонкостью фильтрации 40-80 мкм, вязкостью 22-200 сСт при температуре от +10 до +70оС.

Вид присоединения - модульный монтаж.

Технические характеристики гидроклапанов МКРВ10/3М2Р2



Обозначение

Ду, мм

Максимальное давление на выходе, МПа

Диапазон регулирования давления, МПа

Номинальный расход, л/мин

Расход через вспомогательный клапан, л/мин

Масса, кг

МКРВ10/3М2Р2

10

23.0

1,0-20,0

63.0

 1.5

3.3



Основные технические данные и характеристики

Общий вид редукционных клапанов с габаритными и присоединительными размерами показан на рис. 2.

Основные технические параметры редукционных клапанов при работе их на минеральном масле вязкостью от 30 до 35 мм2/с (сСт) при температуре от 45 до 50°С должны соответствовать данным, указанным в табл. 1.

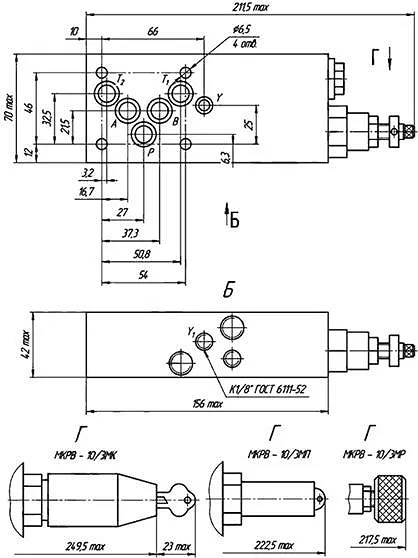

 Габаритные и присоединительные размеры гидроклапанов МКРВ.../3М

./user/Image%20sd-tehno/mkrv_10-3m_chertezh.jpg

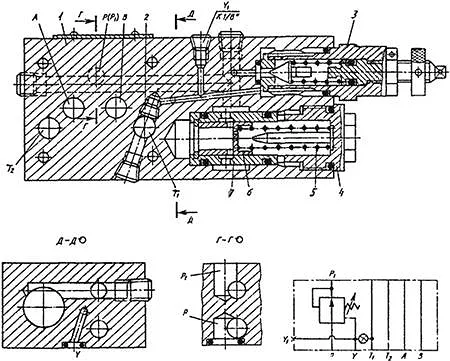

 Конструкция гидроклапанов МКРВ.../3М

./user/Image%20sd-tehno/mkrv_10-3m_princip.jpg

  Редукционные клапаны МКРВ.../3М по ТУ2-053-1759—85 редуцируют (понижают) давление в линии Р, остальные линии служат для сквозного прохода масла. Клапаны МКРВ.../3М состоят из следующих основных деталей и узлов: корпуса 1, гильзы 7, клапана 6, пробок 2 и 4, пружины 5 и вспомогательного клапана 3.



Таблица 1

Технические характеристики

Наименование параметра

Величина

МКРВ-10/3М1

МКРВ-10/3М 2

МКРВ-10/3М 3

Условный проход, мм

10

Давление на входе, МПа: номинальное максимальное

32 - 35

Диапазон настройки давления (при минимальном расходе), МПа

0,3 - 10

1 - 20

1,5 - 31

Расход рабочей жидкости, л/мин: номинальный



63



максимальный



100

минимальный



0

Максимально допустимый расход через вспмогательный клапан при максимальном перепаде давлений на входе и линии редуцирования, л/мин:



1,5



Изменение редуцированного давления при изменении расхода от номинального до минимального, МПа, не более



0,8



Изменение редуцированного давления при изменении давления на входе, МПа, не более



0,5



 Комплект поставки

Обозначение

Наименование

Количество

для внутрен-

них поставок

для

экспорта

МКРВ -10/ЗМ

Предохранительный клапан в сборе

1

1

Документы

МКРВ -10/ЗМ-000 РЭ

Гидроклапаны редукционные типа МКРВ -10/ЗМ Руководство по эксплуатации

1*

См. прим.

            *Допускается поставка одного руководства по эксплуатации на партию редукционных клапанов до 30 шт., поставляемую в адрес одного потребителя, при этом каждое изделие должно иметь свидетельство о приемке и сведения о консервации и упаковке.

            Примечание. Для экспорта руководство по эксплуатации поставляется в количестве и на языке согласно требованиям заказа-наряда и один экземпляр на русском языке. При отсутствии специальных требований - в двух экземплярах на русском языке.

Таблица

Условное обозначение резинового кольца ГОСТ 9833-73/

ГОСТ 18829-73

Количество

006-009-19-2-2

2

008-012-25-2-2

1

013-016-19-2-2

5

018-022-25-2-2

1

021-025-25-2-2

2

027-031-25-2-2

1



 Указания мер безопасности

 Эксплуатация редукционных клапанов должна производиться в соответствии с правилами пожарной безопасности и требованиями ГОСТ 12.2.040-79, ГОСТ 12.2.086-83.

К обслуживанию редукционных клапанов персонал допускается после ознакомления с настоящим руководством по эксплуатации.

Перед разборкой гидросистемы необходимо отключить все энергоисточники и принять меры против случайного их включения,

При обнаружении течи или каких-либо отклонений от нормальной работы следует немедленно отключить гидросистему от энергопитания.

ЗАПРЕЩАЕТСЯ:

            разборка гидросистемы, находящейся под давлением;

            затяжка крепежных деталей и соединений гидросистемы, находящейся под давлением;

            отбор рабочей жидкости на линиях, ведущих к манометрам;

            приближение к месту образования течи гидросистемы, находящейся под давлением.

Порядок установки

При распаковке снять верхнюю крышку упаковочного ящика, стараясь не повредить предохранительный клапан инструментом.

Перед установкой предохранительного клапана необходимо снять крышки, предохраняющие стыковые поверхности аппарата от повреждения при транспортировании, и тщательно очистить клапан от антикоррозионного покрытия. Очистку следует производить деревянной лопаткой, оставшуюся смазку удалять чистыми салфетками, смоченными в уайт-спирите или бензине. Во избежание коррозии стыковые поверхности нужно покрыть жидким слоем рабочей жидкости.

            5.3. Предохранительный клапан монтируется вместе с распределителем или с другими модульными аппаратами, входящими в комплекс. Блок, состоящий из ряда аппаратов, устанавливается непосредственно на монтажную плиту или гидравлическую панель машины и крепится четырьмя шпильками или винтами Мб, класс прочности которых должен быть не ниже 8.8 при использовании рабочего давления, не превышающего 20 МПа (200 кгс/см2), и 10.9 - при использовании рабочего давления до 32 МПа (320 кгс/см2). Длина шпилек определяется размерами блока.

Возможные неисправности и методы их устранения

Неисправность

Вероятная причина

Метод устранения

Течь по стыку модульного блока



Клапан не обеспечивает настройку давления

Слабая затяжка шпилек 1

Дефект уплотнительных колец



Засорены демпферные отверстия в основном или управляющем клапане



Дефект уплотнительного кольца под седлом управляющего клапана

Подтянуть шпильки

Заменить кольца



Разобрать предохранительный клапан, прочистить демпферные отверстия, промыть детали в уайт-спирите



Заменить кольцо
