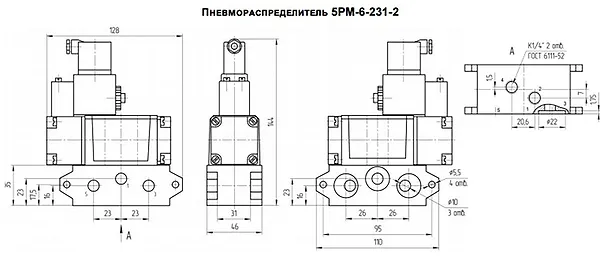

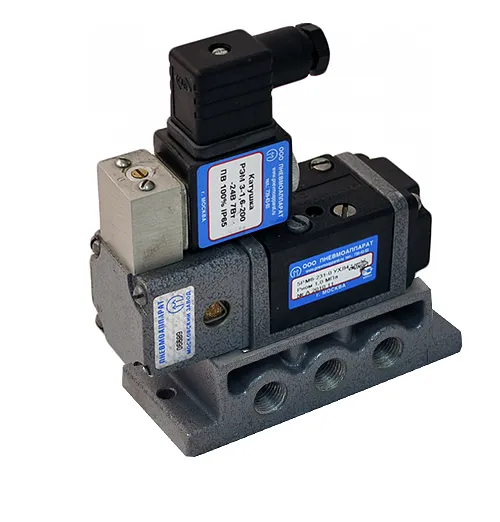

5РМ-6-231-2 - Пневмораспределитель 5/2 с односторонним ЭПУ УХЛ4 (Ду=6мм,с плитой для батарейного мон.)
Описание
Пневмораспределители пятилинейные 5РМ-6 с условным проходом Ду=6 мм двухпозиционные и трехпозиционные с пневматическим и электропневматическим с односторонним или двухсторонним управлением, пружинным и пневматическим возвратом в исходное положение предназначены для изменения управлением потоков сжатого воздуха в пневматических системах промышленного оборудования.
Общая информация о пневмораспределителях 5РМ-6:
- стыковая поверхность распределителей типа 5РМ-6 соответствует размеру 1 стандарта ИСО 5599/1;
- конструкция распределительного устройства: цилиндрический золотник;
- рабочая среда сжатый воздух с номинальным давлением от 0,1 МПа до 1,0 МПа, очищенный не грубее 10 класса загрязненности по ГОСТ 17433, содержащий распыленное масло вязкостью 10…35 мм²/с (сантистокс) при температуре 50 °С;
- климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150;
- виброустойчивость и вибропрочность должны соответствовать II степени жесткости по ГОСТ 28988;
- распределители могут быть установлены в любом пространственном положении.
- 5РМ-6-…-2* - плита для батарейного монтажа (трубы назад); *Эксплуатация возможна только с комплектом концевых плит для подвода сжатого воздуха питания всех распределителей ( max 6 шт.) собранных в батарею. Один комплект плит (для 2...6 пневмораспределителей в блоке) состоит из одной плиты-5РМ-6-233-00-013 и одной плиты-5РМ-6-233-00-100 (с уплотнительными кольцами);
Характеристики 5РМ-6-231-2
|
Характеристики |
Значения |
|
|
|
|
Условный проход, мм |
6.0 |
|
Присоединение пневмолиний |
стыковое |
|
Номинальное давление, МПа |
1,0 |
|
Минимальное давление, МПа |
0,2 |
|
Пропускная способность, Kv*, м3/ч, не менее |
0,9 |
|
Максимальное число срабатываний, в минуту |
300 |
|
Время срабатывания при давлении,с, не более вкл,/выкл, |
0,063/0,100 |
|
Номинальное напряжение питания, В -постоянного тока -переменного тока частотой 50Гц |
12,24,48,110 24,36,48,110,220,380 |
|
Номин потребляемая мощность, не более -постоянного тока, ВТ -переменного тока частотой 50ГЦ, ВА |
7 9 |
|
Масса, кг, не более |
0,67 |
|
Примечание |
*Kv определяется по ГОСТ 14691 |
 |
 |
